幫忙看看為什么要這樣子做？

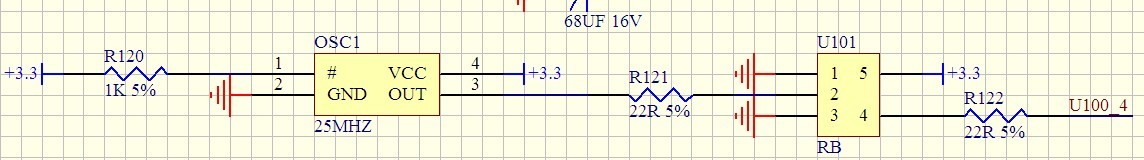

晶振輸出端為什么要接一個mark為RB的芯片延時2.5ns再給目標IC的CLK？

提問者：luwan 地點：- 瀏覽次數：8584 提問時間：02-11 09:26

我有更好的答案

12條回答: ziqiangya 02-14 19:23

可以查查晶振，RB芯片以及目標IC的電氣特性參數，找找線索。也很有可能是沒必要的東西。
25M時鐘的周期是40ns，你是怎么知道延時25ns的？

 評論0  贊2; nnbbbbb 02-19 09:37

mark為RB的芯片延時25ns ？？這是什么芯片，樓主可否提供一下型號？

 評論0  贊83; 48K栓 02-19 17:27

RB 你怎么知道延時25ns 我猜 RB這個芯片是個sot23-5封裝的非門
目的是調整時鐘波形增加驅動能力,也許后端多個芯片公用一個時鐘

 評論0  贊77; wlyc1 02-20 03:44

如果作為后面多個時鐘源輸入的話應該是增加驅動的。

 評論0  贊30; testd001xx 02-19 21:59

U101是啥東西來的呢？幫你頂一下

 評論0  贊35; wlyc1 02-12 02:02

嗯俺也有點好奇U101到底是何方神圣 :lol

 評論0  贊25; shuqingli 02-19 20:07

通信電路里這樣用的多了……增強扇出能力的
一般是先有一個全功能的demo，然后根據各個客戶的需求切掉這塊切掉那塊……而這種產品毛利高，一般不會像消費品那樣電阻都要摳的

 評論0  贊96; nvywerwer 02-17 02:38

RB用于晶振波形整形的吧，讓他的邊緣變得更抖？

 評論0  贊17; 胡政鵬測試_12 02-16 19:09

很像74LVC1G04

 評論0  贊71; vuywsdfwf 02-16 13:34

同意 jjjyufan

 評論0  贊19; tuiming817 02-20 06:55

同意15樓意見！

 評論0  贊81; nuwejfwer 02-14 21:43

確實不可能是什么延遲器件，應該是門電路，用于增加驅動能力和對晶振輸出整形，門電路本身則具有傳輸延遲。

 評論0  贊46
