電源檢測電路

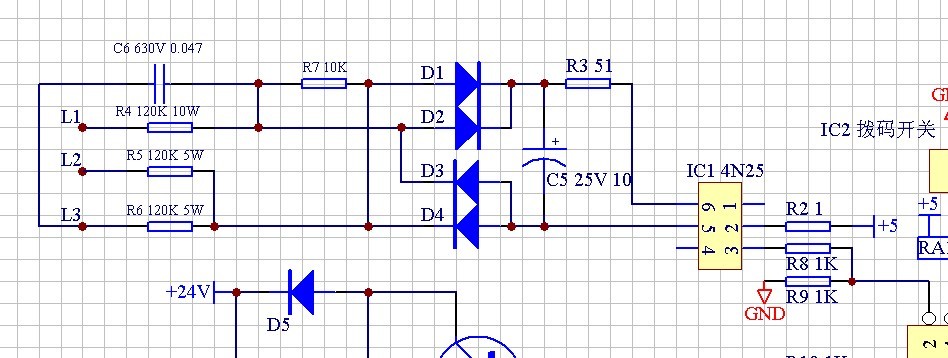

小弟費解了很久的電路。 L1 L2 L3是三相電源輸入端，系統供電是由L1 L2通過變壓器整流得到。 4N25 是個光耦（原理圖估計是抄板的來的）。光耦輸出的信號由單片機檢測。產品是個三相電機控制系統。

那該電路到底是什么功能呢？過零檢測？相序檢測？

提問者：asd011 地點：- 瀏覽次數：5689 提問時間：10-31 18:09

我有更好的答案

6條回答: 胡政鵬_測試8 12-18 13:10

圖不夠完整，個人理解：
IC1 3腳出來一個電流，由于有81K 91K電阻最終到右下角IC 2腳上是一個電壓值；貌似少了一個去耦電容。...
4N25接法也有點問題。漏接4腳？
：檢查系統是否上電

 評論0  贊63; 小花花1 12-19 09:39

看來是相序檢測

 評論0  贊11; Abby0127 12-16 02:39

三相電不管是那一相、經過整流后輸出的是直流電平伩號。在這里可以理解為＜積分＞電路…應該是缺相保護電路。

 評論0  贊4; 胡政鵬測試9 12-20 06:53

不是太全比較難判定。初步估計應該是相序電路。

 評論0  贊19; su56789 12-15 03:33

很顯然的，這個是相序電路?。?

 評論0  贊11; 夢見天空 12-20 00:40

感覺像是相序檢測電路。

 評論0  贊13
