電路的容、感、阻性的直觀觀察

相信很多電子專業的學生在學習模電時都對電路的感性還是容性困惑過吧，這次我用仿真軟件對電路的感容性進行直觀的觀察，希望能給初學者一點啟示。
電容、電感和電阻都是電抗元件。若一個電路中含有兩種或以上的電抗元件時，什么元件電抗最大，電路就表現出它的性質。也就是說，當電容最大時，電路呈現容性；當電感最大時，電路呈現感性；當電阻最大時，電路呈現阻性。電容、電感和電阻都可以對交流電流起阻礙作用，這種阻礙作用可以用“電抗”來表示。既然都是對電流起阻礙作用，那么為什么還要分容性、感性和阻性呢？原因就在于這三種元件對交流電的相位影響不一樣，純電容電路的電壓滯后于電流π/2個周期；純電感電路的電壓超前于電流π/2個周期；純電阻電路的電壓與電流的相位相同；如圖1所示。有了這個規律，我們就可以從電路的電流電壓相位關系上直觀的觀察電路的性質了。


當電路中同時出現電容電阻電感這三種元件時，這三個作用會同時純?cè)?，哪個作用最強烈，電路就會呈現它的性質。

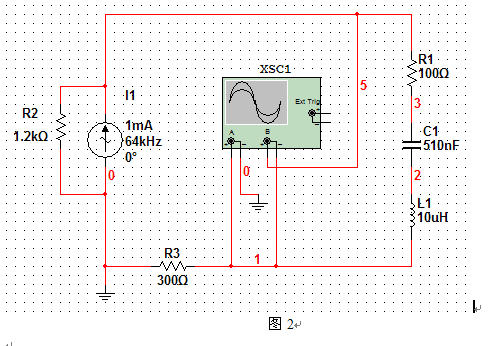

電路的性質是如何在這三種性質間變化的呢？下面就讓我們用圖像直觀的觀察下，它能使我們更加感性地理解電路的各種性質的特點。這次實驗的工具是multisum10，它是一種精密的模擬電路仿真軟件。進入multisim10，按圖2連接電路圖，右邊A、B之間是由電容、電阻和電感組成的一段電路，它可能表象容性或是感性也可能是阻性；通過觀察電路中的電流和電路兩端的電壓相位關系就能直觀的看到電路地性質。


圖2



在圖2中，要想知道A、B間的電路呈現什么性質，只要測量出其中的電壓電流關系。電壓可以由示波器直接測量，為了能在示波器上直接觀察A、B間的電流大小，我在電路中串聯個小阻值電阻R3，它可以將電流信號轉換為電壓信號，它兩端的電壓大小是和電路中的電流成線性比例關系的，測量它兩端的電壓波形就能知道電路中電流的波形。
現在實驗開始，我們讓電源的頻率從低到高的變化，觀察A、B之間的電壓電流關系。

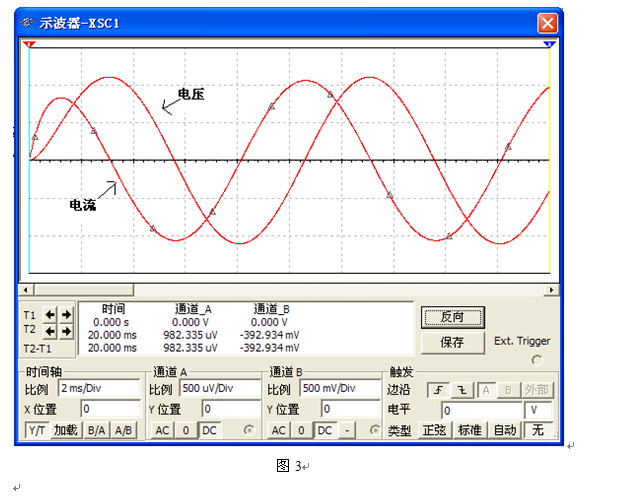

第一步，把電源的頻率調為100Hz，觀察示波器A、B通道的波形如圖3所示；圖中帶三角形標記的波形是通道A的波形（也就是R3兩端的電壓波形），它與電路中電流波形同相；沒有做標記的波形是B通道波形，也就是電路A、B間的電壓波形。從圖中可以看出電壓相位基本滯后于電流π/2個周期，說明電路A、B間容性占據絕對優勢。此時電路中的電抗主要來自電容C1。.


圖3



第二步，把電源電壓頻率提升到5kHz，觀察示波器波形如圖4所示，從圖中可以發現電壓的相位仍然滯后于電流，但是差距明顯變小了。這說明電路的性質正在向純阻性轉變！




圖4

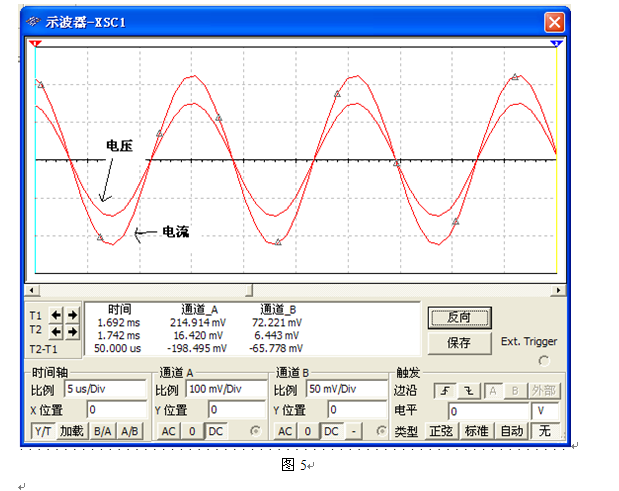

第三步，根據RL串聯電路的諧振規律公式：file:///C:/DOCUME%7E1/ADMINI%7E1/LOCALS%7E1/Temp/msohtml1/01/clip_image014.gif，可以算出這個電路的諧振頻率是64335Hz。下面我們就把電源的頻率調到64kHz，繼續觀察示波器波形，如圖5所示。這次電路中電壓與電流的相位同相了，這說明電路基本呈現出了純阻性！




圖5

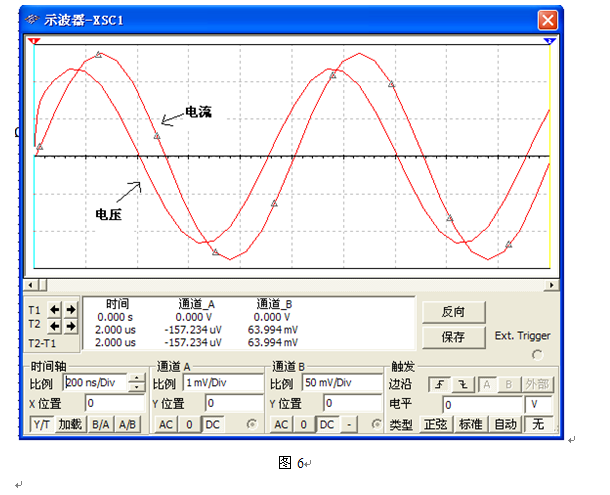

第四步，繼續增加電源頻率到1MHz，觀察示波器波形，如圖6所示?？梢钥闯鲭妷旱南辔灰呀?jīng)超前電流的相位了，差距在0——π/2之間，說明電路已經呈現出了一定的感性，但是還沒達到純感性電路的水平。




圖6



第五步，增加電源頻率到50MHz，示波器波形如圖7所示，可以看出電壓相位已經超前電流相位接近π/2周期，說明A、B之間的電路基本呈現出了純感性。
通過了直觀的實驗觀察你是不是對電路地性質有了更深的了解了呢？呵呵！




圖7
