手機里的電源模塊是怎么做的

想用手機電池給射頻模塊（SIM300S）供電，實現彩信收發、通話等功能。SIM300S要求電源為4.2V，且瞬間可達2A。我看別人的設計是用LM2576，很大很笨重。再說LM2576是降壓的，而我從電池的3.7V到4.2V,應該升壓。不知道手機里的電源模塊是怎么做的，怎么那么小巧？或者，哪位能給推薦個大功率、小巧的升壓模塊？貴點也行。謝了

提問者：mczxm 地點：- 瀏覽次數：6999 提問時間：10-31 18:11

我有更好的答案

5條回答: 77uwfsdf 03-17 23:16

開關電源模塊可以滿足大功耗且小巧，線性電源模塊的原理是要用電容濾波，當要濾除的噪聲信號低時，要求電容特別大個，模塊就要做的很大吧，，路過。。

 評論0  贊21; 北京森馥 03-18 00:10

手機里的電源都是集成在一起的,這個叫PMU
而且一般的手機無線IC或模塊都是直接供電VBAT.輸入電壓相對較寬
你的應用,要么換2串電池,搞個2A LDO
要么找個升壓不過升壓帶來效率問題不建議使用
要么換無線模塊??

 評論0  贊97; kylin2016 03-19 19:52

可以的

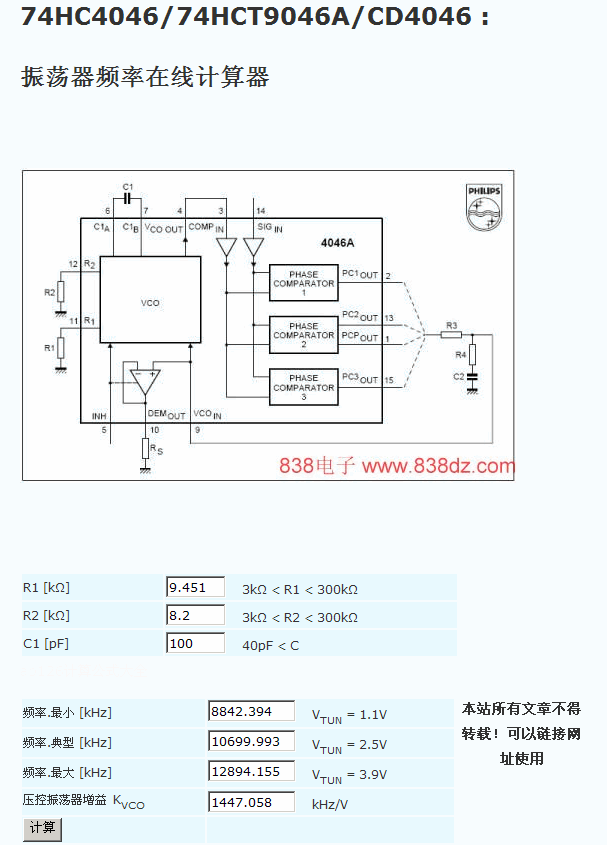

74HC4046/74HCT9046A/CD4046 :
振蕩器頻率在線計算器
http://www.838dz.com/calculator/1804.html

 評論0  贊32; Frank_fu 03-17 21:10

SIM300本身就是按直接連鋰電設計的，不需要穩壓，電壓范圍3.4～4.5V。

 評論0  贊36; ningee 03-20 16:27

手機模塊的工作頻率都很高，所以可以很小

 評論0  贊63
