求教RS232和RS485互轉電路一個不懂的地方！

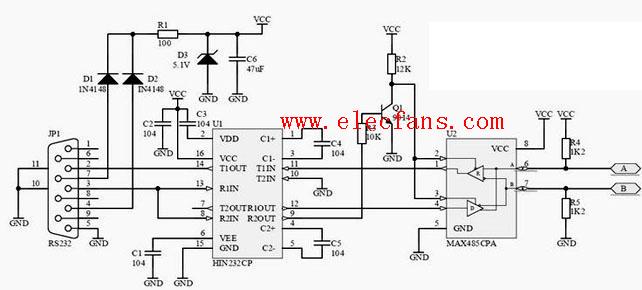

上圖中的RS485的方向切換怎么能實現呢？

R2in和R1in一樣的是接收TTL電平，那

R2out豈不是也是正負壓來回變化嗎？怎么實現切換的呢？

請大家指點下！謝謝啦！

提問者：wangcong12138 地點：- 瀏覽次數：3894 提問時間：10-15 11:38

我有更好的答案

4條回答: 好副本不敵 01-01 16:51

簡單說這個電路只發0不發1，當發送數據為0時，485接口片處于發送態，這是發出的數據自然只是0，當發送數據為1時，485接口片處于接收態，這時靠外部偏置R4和R5將總線拉到邏輯1的狀態，于是1得意“發”出。

 評論0  贊52; qwe041 01-06 14:45

電路是可以使用的

 評論0  贊25; dfasda 01-04 10:07

用過，很穩定的，就是一個非門！

 評論0  贊0; dlanny 10-15 11:37

電路是成熟的，原理也說得很清楚了。如果不行，用示波器好好看看各個點的波形，問題就會得到解決。

 評論0  贊0
