16路輸入，輸入只有一個1時為有效，其他無效，硬件實現

暫時只有想到異或門不停的串聯，用7486，不過要那么多個太占地方了。
沒有有其他方法或集成度高點的，但要求是硬件，不能是軟件。

提問者：南山鋁業12 地點：- 瀏覽次數：1689 提問時間：05-08 01:52

我有更好的答案

12條回答: liyabn1 05-10 02:40

用二極管不能實現啊。

 評論0  贊31; 紅粉小Q豬 05-15 01:08

十六路輸入接四片四位貼片排阻，另一端全部并在一起 -- 然后接窗口比較器，電壓小于 1/32 判斷為全零，電壓大于 3/32 判斷為兩個或以上輸入1，窗口里面就是一個輸入1. 計四粒貼片排阻、四粒貼片電阻、一片 8Pin 雙比較器IC，搞定。

 評論0  贊83; wlyc1 05-17 16:59

為什么要全硬件呢，需要高速嗎？
可以用個PLD實現。
如果速度要求不高也可以用個小單片機實現。

 評論0  贊37; 腦洞大賽6 05-09 15:27

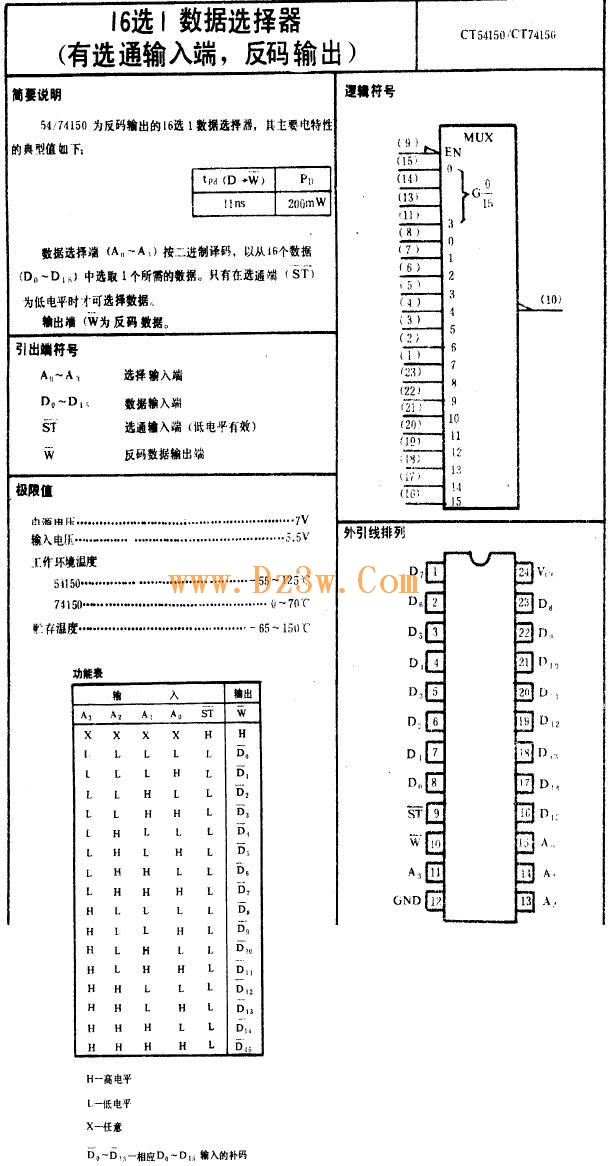

16選1數據選擇器74156引腳圖，功能表及參數
.
54-74系列TTL集成電路引腳圖,功能表及主要參數大全--16選1數據選擇器74156引腳圖，功能表及參數

 評論0  贊22; mjsdwrr 05-11 09:41

沒路輸入經1K(舉例，自己選合適的值)的電阻并聯再經1K電阻到底，那邊多余一路為高電平，接地的1K上面的分壓會 >= 2/3Voh，只有一路時分壓為0.5Voh，這種比較更簡單，可以用分立元件做的

 評論0  贊45; wanyou2345 05-17 00:38

優先編碼器(類似搶答器)

 評論0  贊19; testd28 05-13 06:15

二極管和電阻，或門就是這樣做的

 評論0  贊28; xiaohongchen615 05-09 23:41

樓豬回去翻《數字電路》DTL的章節，比74xxx慢，比其他方案快！

 評論0  贊53; 胡政鵬測試_7 05-13 12:10

如果對速度要求不高可以用單片機

 評論0  贊49; xiuzhen122 05-13 02:37

如果對速度要求不高可以用單片機

 評論0  贊22; gumie7235 05-14 20:49

貼圖出來吧，空口無憑，就你那點可憐的水平根本辦不到。

 評論0  贊93; hjhevildask 05-11 03:40

今天白天沒空，晚上回來講講15樓的電路原理。

 評論0  贊25
