光耦隔離問題



大家好，問一個光耦隔離的問題：

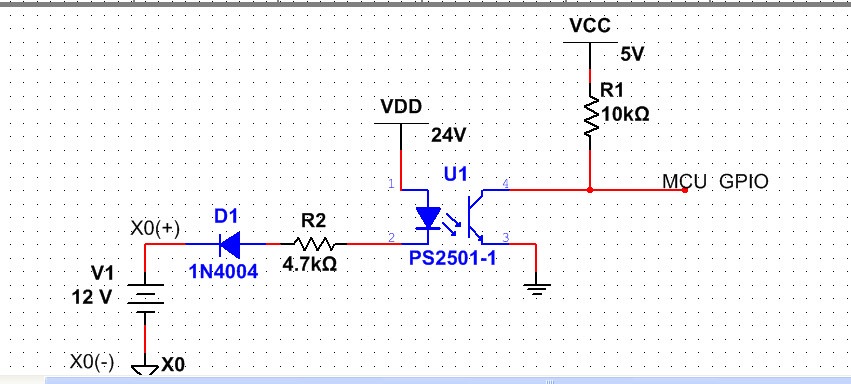

電路如下所示：

圖中所示的VCC,VDD都是相對于同一個參考地的，（VCC和VDD是變壓器的兩組輸出，通過0R電阻將兩者的參考地鏈接在一起的）
而電源V1是相對于另外一個不同的參考地，圖中用了三角號的地表示。
我的問題是：這樣設計光耦的輸入端有什么不妥當?shù)牡胤讲唬?br/>總感覺VDD和V1在一個電路回路（假設這個電路回路存在）中有點怪怪的。
提問者：7u23jfwe 地點：- 瀏覽次數：3197 提問時間：03-16 16:36
我有更好的答案
提 交
14條回答
上海鼎巍電子有限公司 03-21 23:57
vdd 有對v1 充電
15651620715seu 03-19 23:27
感謝回復，期待更多的大俠能進來指點一下～～～～～～
ruobi168 03-24 22:22
這個應該是你沒有分析對，VDD和V1地肯定有聯系，否則怎么形成回路？
zbinxiang 03-25 21:55
光偶不僅有隔離作用，也可以用來做電平轉換，如果理論上都講不通的事情，肯定是遺漏某些地方，這圖從原理上都不對，VDD 24V，電池12V，電池肯定壞
南山鋁業12 03-25 10:14
這個光耦起信號隔離作用，同時也進行了電平轉換的功能。還有一點是，他是要將樓主所述的那個產生12V電壓的源的變化進行跟蹤，反饋給單片機。個人理解是這樣子。
maggie1 03-21 14:17


這個大俠能講的清楚點不？
信號隔離怎么做到的啊？光耦輸入端的回路怎么形成的??？
關于電平轉換我個人的理解是V1處的低電平（接近于或者等于0v）會給單片機反饋一個高電平（VCC上拉的電平），v1處的高電平（能保證最小IF值的電平）會反饋給單片機一個低電平（接近于0V）?？傊褪枪怦钶敵龆说募姌O開路用法。
這個電路的目的就是要跟蹤那個12V處的電壓情況反饋給單片機的～～～～
xiejwu86 03-21 15:09
各位我剛才更新主貼，主要是增加了下面這個說明
圖中所示的VCC,VDD都是相對于同一個參考地的，（VCC和VDD是變壓器的兩組輸出，通過0R電阻將兩者的參考地鏈接在一起的）
我不吃魚 03-26 13:46
V1和VDD兩個地之間肯定有一個連接關系，不然光耦怎么工作。
這個電路應該是檢測這3路電源的。
顏剛YanG 03-19 13:28
不奇怪啊，用備用電池的地方很多都是這樣的
hzmbs2016 03-21 13:55
VDD 與 VCC 的 0V （地） 不應有連接，否則起不到隔離作用。
但 VDD 的0V 應與 V1 的0V（X0）連接，否則光隔輸入不成回路，無法工作。
樓主的原理圖可能有誤
胡政鵬測試_21 03-22 05:44
LZ把V1換成穩壓二極管 電路就算是通了
iuwwufjsd 03-24 06:17
什么呀！…24V沒有回路！…
ze55me 03-16 20:37
輸入側如果沒有回路是沒有意義的，另外，光耦兩側如果存在電氣連接也起不到什么隔離作用。
黑鋒叨叨 03-19 06:43
非常感謝各位的熱情回復～～～～
這個光耦電路是我理解錯誤，實際情況是：
輸入側是有回路的，VDD和V1是相對于一個參考地的！
輸出側VDD和VCC是相對于不同的參考地的！
這樣就實現了輸入和輸出的隔離～～
