? ?? ?? ?? ?? ?步進電機的單片機控制??? ?
? ?? ?? ?? ?? ? 作者：李通 劉志垠

摘要: 本設計采用凌陽16 位單片機SPCE061A對步進電機進行控制，通過IO口輸出的具有時序的方波作為步進電機的控制信號，信號經過芯片L298N驅動步進電機；同時，用 4X4的鍵盤來對電機的狀態進行控制，并用數碼管顯示電機的轉速，采用74LS164作為4位單個數碼管的顯示驅動，從單片機輸入信號；利用凌陽單片機的語音功能播報電機的轉速。

關鍵詞 步進電機 單片機 數碼管

一、 方案論證與比較
? ? 1、 本設計的重點在于對步進電機的控制和驅動，設計中受控電機為四相六線制的步進電機（內阻33歐，步進1.8度，額定電壓12V）
? ? 方案一：使用多個功率放大器件驅動電機
? ? 通過使用不同的放大電路和不同參數的器件，可以達到不同的放大的要求，放大后能夠得到較大的功率。但是由于使用的是四相的步進電機，就需要對四路信號分別進行放大，由于放大電路很難做到完全一致，當電機的功率較大時運行起來會不穩定，而且電路的制作也比較復雜。
? ? 方案二：使用L298N芯片驅動電機

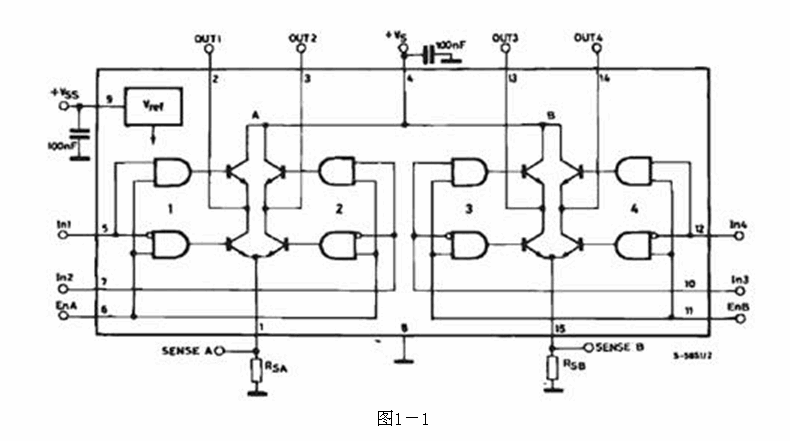

? ? L298N芯片可以驅動兩個二相電機（如圖1－1），也可以驅動一個四相電機，輸出電壓最高可達50V，可以直接通過電源來調節輸出電壓；可以直接用單片機的IO口提供信號；而且電路簡單，使用比較方便
? ? 通過比較，使用L298N芯片充分發揮了它的功能，能穩定地驅動步進電機，且價格不高，故選用L298N驅動電機。而使用L298N時，可以用L297來提供時序信號，可以節省單片機IO口的使用；也可以直接用單片機模擬出時序信號，由于控制并不復雜，故選用后者。
? ? 2、 數碼管顯示電路的設計
? ? 方案一：串行接法
? ? 設計中要顯示4位數字，用74LS164作為顯示驅動，其中帶鎖存，使用串行接法可以節約IO口資源，但要使用SIO，發送數據時容易控制。
? ? 方案二：并行接法
? ? 使用并行接法時要對每個數碼管用IO口單獨輸入數據，占用資源較多。
? ? 由于設計中用一塊單片機進行控制，資源有限，選擇了方案一。另外，使用鎖存也起到節約資源的作用。

? ? 二、步進電機控制原理
? ? 步進電機是數字控制電機，它將脈沖信號轉變成角位移，即給一個脈沖信號，步進電機就轉動一個角度，因此非常適合于單片機控制。步進電機可分為反應式步進電機（簡稱VR）、永磁式步進電機（簡稱PM）和混合式步進電機（簡稱HB）。
? ? 步進電機區別于其他控制電機的最大特點是，它是通過輸入脈沖信號來進行控制的，即電機的總轉動角度由輸入脈沖數決定，而電機的轉速由脈沖信號頻率決定。
? ? 步進電機的驅動電路根據控制信號工作，控制信號由單片機產生。其基本原理作用如下：
? ? (1)控制換相順序
? ? 通電換相這一過程稱為脈沖分配。例如：三相步進電機的三拍工作方式，其各相通電順序?yàn)锳-B-C－D,通電控制脈沖必須嚴格按照這一順序分別控制A,B,C，D相的通斷。
? ? (2)控制步進電機的轉向
? ? 如果給定工作方式正序換相通電，步進電機正轉，如果按反序通電換相，則電機就反轉。
? ? (3)控制步進電機的速度
? ? 如果給步進電機發一個控制脈沖，它就轉一步，再發一個脈沖，它會再轉一步。兩個脈沖的間隔越短，步進電機就轉得越快。調整單片機發出的脈沖頻率，就可以對步進電機進行調速。

? ? 三、理論設計

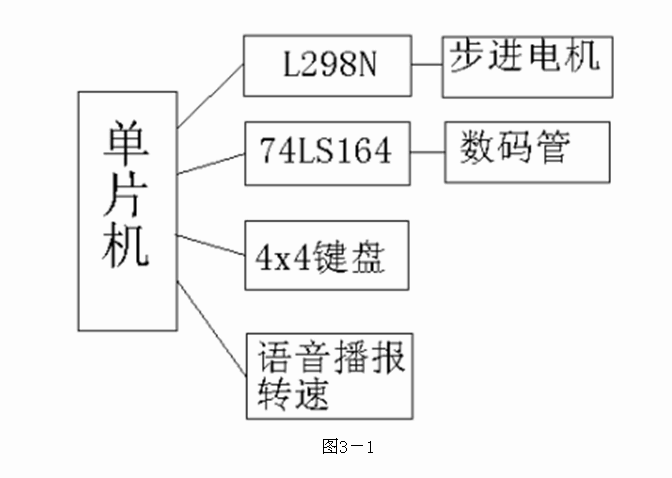

? ? 綜和以上選取的方案，總的流程如圖3－2所示

? ?1、步進電機驅動電路
? ? 通過L298N構成步進電機的驅動電路,電路圖如圖3－2所示。
? ? 通過單片機SPCE061A的IOB8～I(xiàn)OB13對L298N的IN1～I(xiàn)N4口和ENA、ENB口發送方波脈沖信號，起時序圖如圖3－3所示



??2、數碼管顯示電路的設計

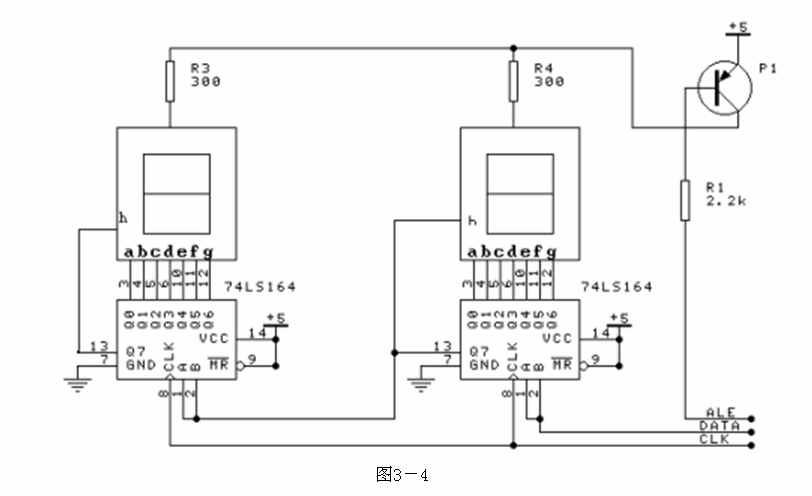

? ? 數碼管的顯示驅動使用74LS164，通過SPCE061A的IOB0和IOB1口對DATA和CLK發送數據。


? ? 3、4x4鍵盤電路
? ? 在設計中，使用了標準的4x4鍵盤，其電路圖如圖3－5所示。單片機的A口低8位為鍵盤的接口。盡管設計要求中只需要4個鍵對步進電機的狀態進行控制，但考慮到對控制功能的擴展，我們使用了4x4的鍵盤

? ?四、程序設計
? ? 在進行程序設計的過程中，主要分為五個部分：雙機通訊、語音報數、數字顯示、步進電機驅動、鍵盤；其中雙機通訊的實現和語音報時比較有特點，將其流程簡要介紹如下，其他部分見附的程序。
? ? 1、雙機通訊

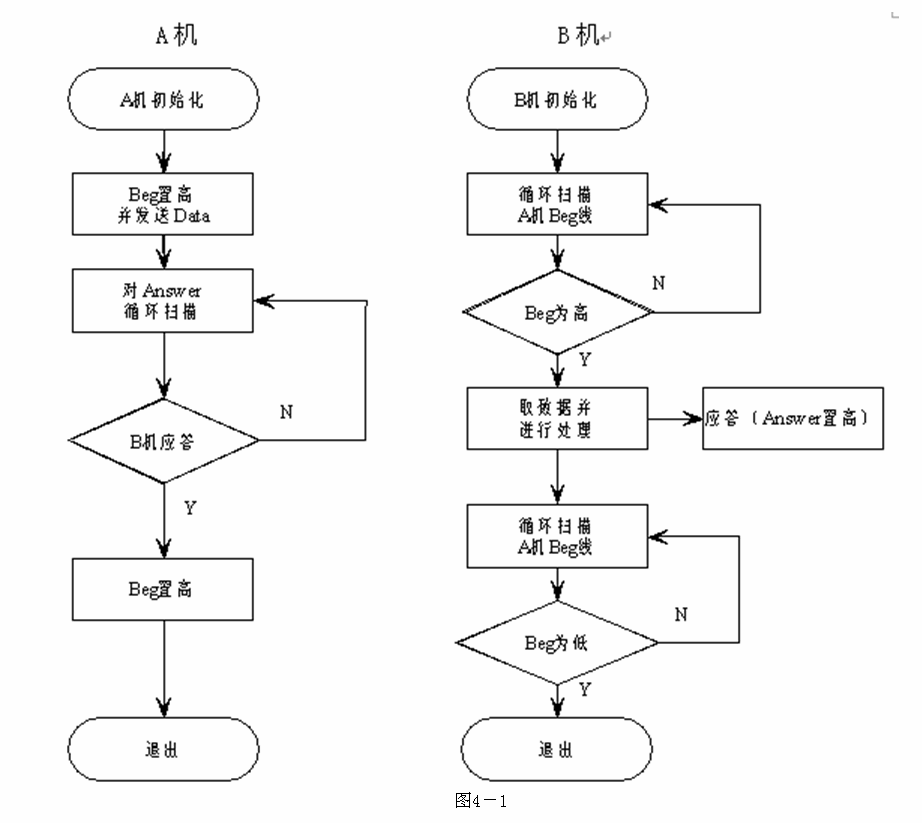

??我們?cè)趯?shí)現雙機通訊的過程中使用了“三次握手”的方式，這是Intle網中成用的數據通訊確認協議，其流程圖如圖4－1所示。
? ? 2、語音報數

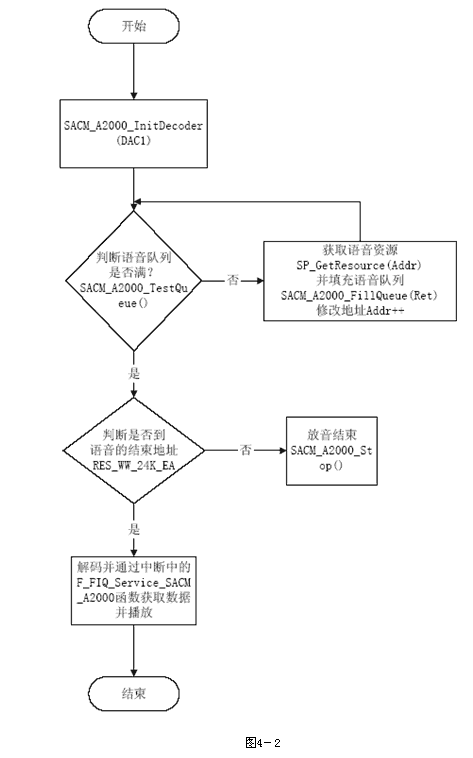

? ? 程序設計中語音報數使用的是SACM－A2000，考慮到程序比較簡單，首先使用了自動報數方式，但發現不能進行連續報數，于是使用了非自動方式，流程圖如圖4－2所示


五、結果分析與總結
? ? 應該說這次課程設計還是基本達到了設計的要求，但是也存在著未能解決的問題，由于在執行語音程序時對資源的消耗比較大，在語音報數的時候會中斷步進電機驅動信號的輸出，導致電機停轉。為此，我們修改了方案，使用了兩塊單片機，通過雙機通訊來傳遞信號，遺憾的是問題仍然沒有得到解決。
? ? 這次步進電機的綜合實驗我們學到了步進電機、數碼管、4*4鍵盤、語音報數和雙機通訊的使用，更重要的是學會了程序出問題時調試的方法，并養成了Debug的習慣，學到了程序出問題后怎樣去解決的基本方法。
? ? 參考文獻：
? ? [1]謝自美《電子線路設計、實驗、測試（第二版）》 武漢：華中理工大學出版社，2000.
? ? [2]薛鈞義，張彥斌，樊波等《凌陽十六位單片機原理及應用》北京：北京航空航天大學出版社，2003.
