【快樂分享】用單片機做的RS232/485與網絡數據透?jìng)?/h1>

【一背景介紹 】

      以太網具有復雜的通信協議比如TCP/IP協議簇。某個設備想要與網絡設備通信或者說要開發一臺網絡設備，不光需要信號電平和通信協議的轉換，還需要一部分復雜的編程工作。當然也需要硬件接口的配合來做信號的變換。所以一般的MCU需要擴展以太網的接口。不僅僅一般的單片機需要擴展，ARM家族，包括包含網絡功能的其直系血親Cortex系列也需要擴展PHY。Cortex系列或者說ARM家族所支持的網絡功能是位于OSI七層協議中數據鏈路層，再具體一點就是MAC層。對于一般的非計算機專業的電工來說，以太網設備的開發有一定的難度。

    所以，有不少公司開發出了很多針對不同OSI層的芯片，使得開發越來越簡化，比如RTL8139D，ENC28J60是包含MAC和PHY層的接口芯片應用這種接口芯片TCP/IP協議簇是在軟件中實現，一般包含在操作系統中。

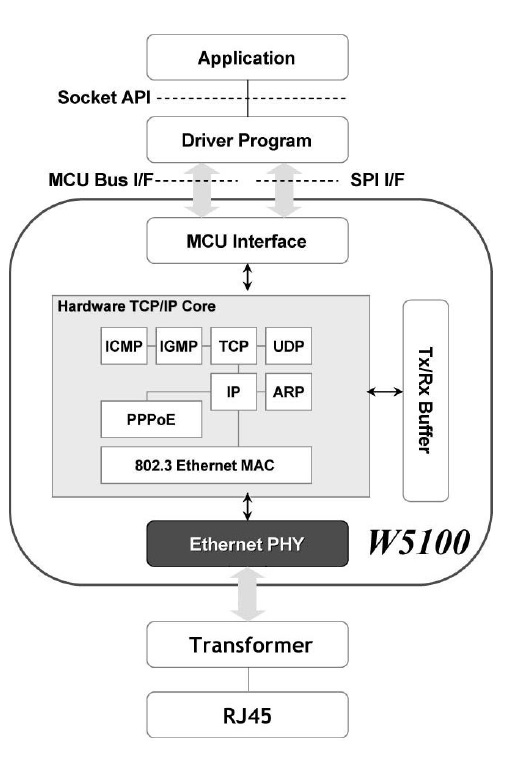

    W5100 內部 集成了全硬件的TCP/IP 協議簇（TCP, UDP, ICMP, IGMP, IPv4, ARP, PPPoE, Ethernet）、4個獨立的Socket接口、一個MAC和PHY、支持MDI/MDIX，本議題就是基于該芯片所開發的應用，在沒有操作系統的情況下只需要做socket編程即可，也不用理睬網絡協議  。



    Socket是應用層與TCP/IP協議簇通信的中間軟件抽象層，它是一組接口。它把復雜的TCP/IP協議簇隱藏在Socket接口后面，對用戶來說，一組簡單的接口就是全部。

【二方案】

      好了，下邊詳細介紹一下本議題的詳細方案，

      首先電源轉換是必須的。一是可直接使用的電源適配器較少，二是為了板級電源的穩定。選用物美價廉的MC36063，加上外圍元件，成本在一元到兩元之間。

      其次，是主控單片機，選用Mega128L，3.3v低電壓，內部存儲器極其巨大，單片機中的航空母艦。

      再次網絡接口，之前說過了選用W5100，好像是棒子國的產品。

      最后是兩個通用串行接口RS232/485，不詳細介紹了。需要說明一點的是，RS485的接口是用一個RJ45網座是針對具體應用所設計的。

      在本帖最后分享的程序，數據透?jìng)鞯幕竟δ芏家呀?jīng)實現。

       肯定有人會說，這樣的產品網上一大把，隨便買一個會比自己開發便宜省事。不可否認，事實的確是這樣。但是換個角度想想各位在做應用開發的有幾個人的工作是具有開創性的。應用開發，只是對應不同的需求將已經成熟的技術拿來放在一起，僅此而已。

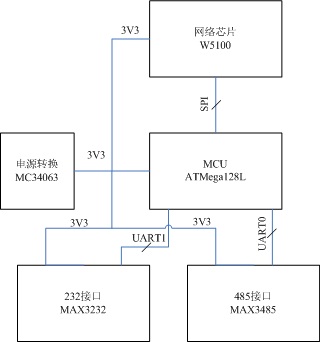

【三結構簡圖】

接口包括一個網口，一個RS232，一個RS485，電源



各模塊單元連接關系

【四各部分原理圖】

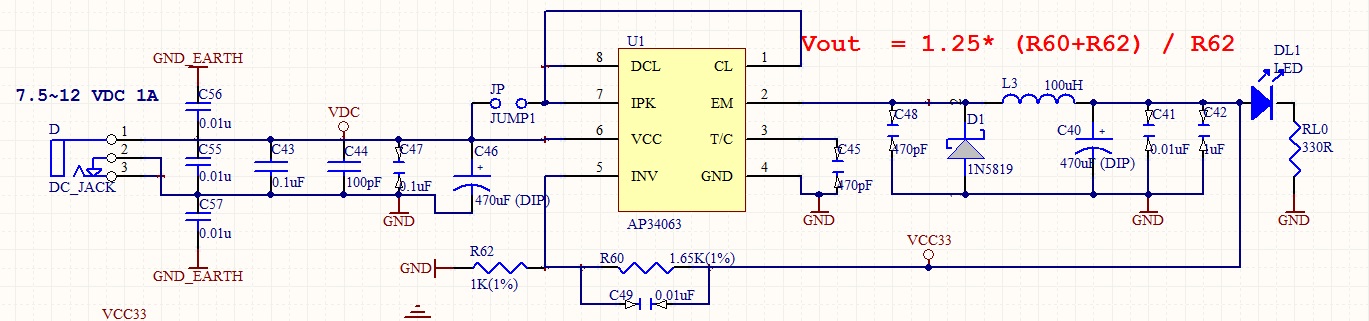

電源MC34063，價格好，這個設計是比較經典的電路，很多設計中都是用這個電路

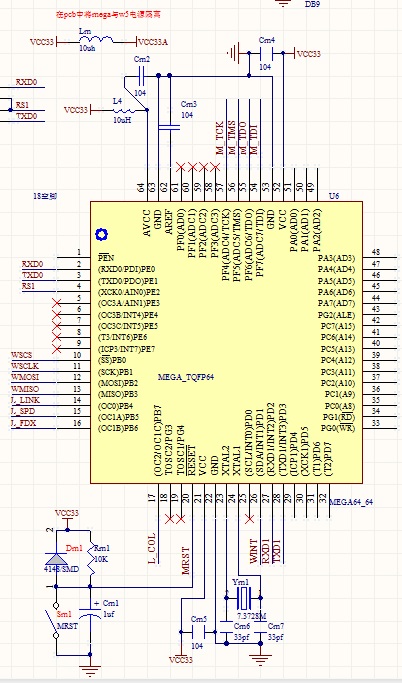

Mega128L最小系統，不多說

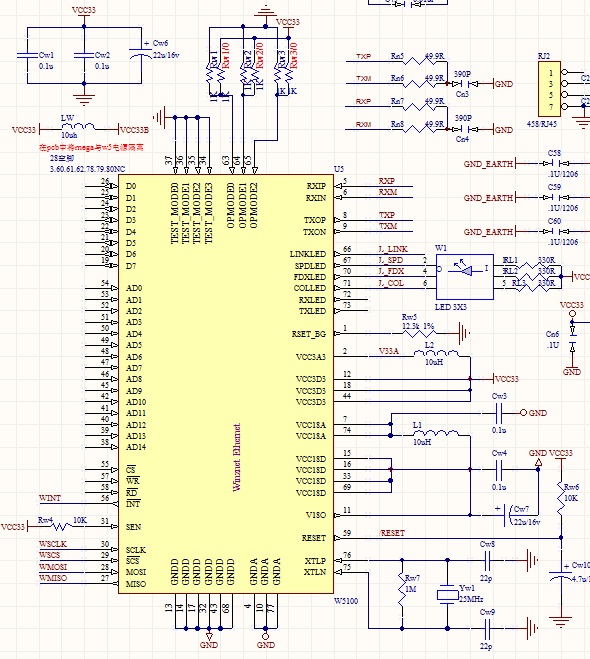

網絡W5100的外圍電路

RS232，這個也沒什么說的

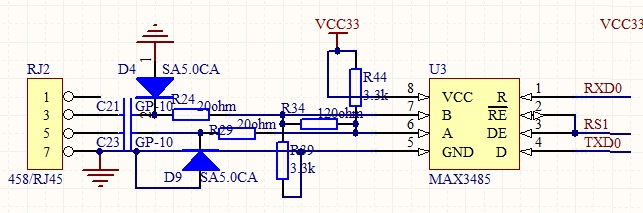

RS485，這個也是常用電路

【八部分函數】

1）W5100初始化

void W5100_Init(void)

{

        unsigned char i,j;

        SPI_Write(W5100_MODE,MODE_RST);

        i=timer0_cnt;

        while(Interval(i)<10);

        SPI_Write(W5100_MODE,0);

        for(i=0;i<4;i++)

                SPI_Write(W5100_GAR+i,EEPROMread(GAR_EE+i));

        for(i=0;i<4;i++)

                SPI_Write(W5100_SUBR+i,EEPROMread(SUBR_EE+i));

        for(i=0;i<6;i++)

                SPI_Write(W5100_SHAR+i,EEPROMread(SHAR_EE+i));

        for(i=0;i<4;i++)

                SPI_Write(W5100_SIPR+i,EEPROMread(SIPR_EE+i));

        SPI_Write(W5100_RMSR,0x55);

        SPI_Write(W5100_TMSR,0x55);

        SPI_Write(W5100_IMR,(IMR_CONFLICT|IMR_UNREACH|IMR_S0_INT|IMR_S1_INT|IMR_S2_INT|IMR_S3_INT));

}

2）Socket0初始化

unsigned char Socket0_Init(void)

{

        unsigned char i;

        SPI_Write(W5100_S0_MR,S_MR_TCP);

        SPI_Write(W5100_S0_CR,S_CR_OPEN);

        i=SPI_Read(W5100_S0_SSR);

        if(i!=S_SSR_INIT)

        {

                SPI_Write(W5100_S0_CR,S_CR_CLOSE);

                return false;

        }

        //Detect gateway

        for(i=0;i<4;i++)

                SPI_Write(W5100_S0_DIPR+1,(EEPROMread(SIPR_EE+i)+1));

        SPI_Write(W5100_S0_CR,S_CR_CONNECT);

        i=timer0_cnt;

        while(Interval(i)<2);

        for(i=0;i<6;i++)

                GateWay_PHY=SPI_Read(W5100_S0_DHAR);

        if(GateWay_PHY[0]==0xff)

        {

                //No gateway process

        }

        SPI_Write(W5100_S0_CR,S_CR_CLOSE);

        SPI_Write(W5100_S0_MSS,0x05);

        SPI_Write(W5100_S0_MSS+1,0xb4);

        return true;

}

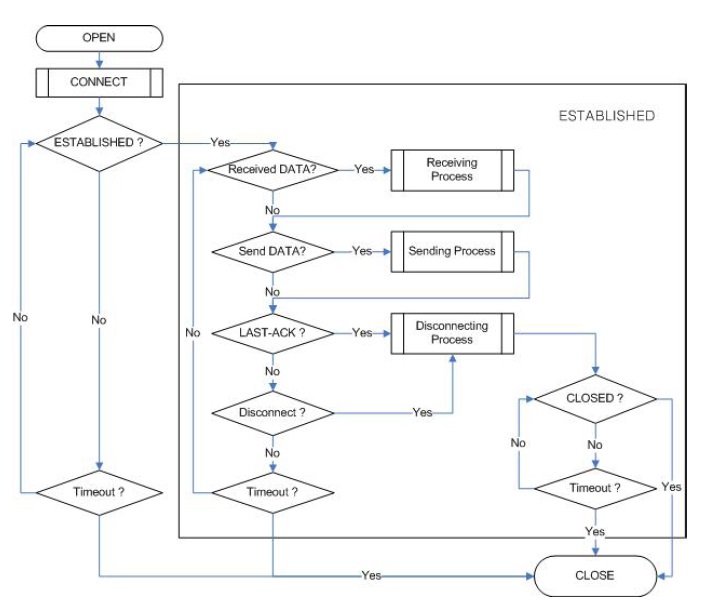

3）Socket0連接

unsigned char Socket0_connect(void)

{

        unsigned char i;

        SPI_Write(W5100_S0_PORT,EEPROMread(S0_SPORT_EE));

        SPI_Write(W5100_S0_PORT+1,EEPROMread(S0_SPORT_EE+1));

        for(i=0;i<4;i++)

                SPI_Write(W5100_S0_DIPR+i,EEPROMread(S0_DIPR_EE+i));

        SPI_Write(W5100_S0_DPORT,EEPROMread(S0_DPORT_EE));

        SPI_Write(W5100_S0_DPORT+1,EEPROMread(S0_DPORT_EE+1));

        SPI_Write(W5100_S0_CR,S_CR_OPEN);

        i=SPI_Read(W5100_S0_SSR);

        if(i!=S_SSR_INIT)

        {

                SPI_Write(W5100_S0_CR,S_CR_CLOSE);

                return false;

        }

        SPI_Write(W5100_S0_CR,S_CR_CONNECT);

        return true;

}

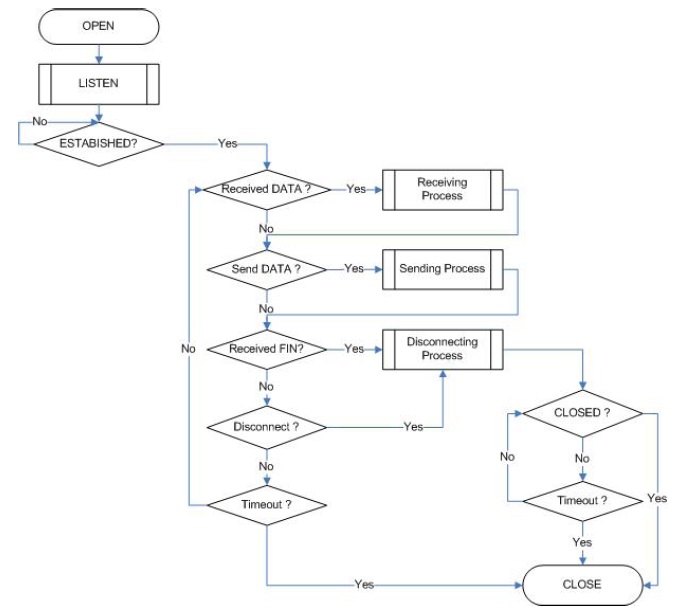

4）Socket0偵聽

unsigned char Socket0_listen(void)

{

        unsigned char i;

        SPI_Write(W5100_S0_PORT,EEPROMread(S0_SPORT_EE));

        SPI_Write(W5100_S0_PORT+1,EEPROMread(S0_SPORT_EE+1));

        SPI_Write(W5100_S0_CR,S_CR_OPEN);

        i=SPI_Read(W5100_S0_SSR);

        if(i!=S_SSR_INIT)

        {

                SPI_Write(W5100_S0_CR,S_CR_CLOSE);

                return false;

        }

        SPI_Write(W5100_S0_CR,S_CR_LISTEN);

        i=timer0_cnt;

        while(Interval(i)<2);

        i=SPI_Read(W5100_S0_SSR);

        if(i!=S_SSR_LISTEN)

        {

                SPI_Write(W5100_S0_CR,S_CR_CLOSE);

                return false;

        }

        return true;

}

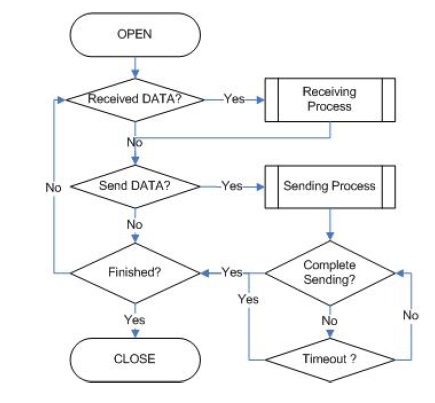

5）Socket0_UDP模式

unsigned char Socket0_UDP(void)

{

        unsigned char i;

        SPI_Write(W5100_S0_PORT,EEPROMread(S0_SPORT_EE));

        SPI_Write(W5100_S0_PORT+1,EEPROMread(S0_SPORT_EE+1));

        SPI_Write(W5100_S0_MR,S_MR_UDP);

        SPI_Write(W5100_S0_CR,S_CR_OPEN);

        i=SPI_Read(W5100_S0_SSR);

        if(i!=S_SSR_UDP)

        {

                SPI_Write(W5100_S0_CR,S_CR_CLOSE);                //Close Socket 0 UDP mode

                return false;

        }

        else

                return true;

}

6）實現的功能是將網絡數據保存到片上緩存

unsigned char S0_shift_data(unsigned int size)

{

        unsigned int i;

        if(S0_Mode==0x02)

        {

                if(size!=(Rx_buffer[10]+11))

                        return false;

                for(i=0;i<4;i++)

                        UDP_DIPR=Rx_buffer;

                UDP_DPORT[0]=Rx_buffer[4];

                UDP_DPORT[1]=Rx_buffer[5];

                size=Rx_buffer[7];

                for(i=0;i                        Rx_buffer=Rx_buffer[i+8];

        }

        else

        {

                if(size!=(Rx_buffer[2]+3))

                        return false;

        }

        if(Rx_buffer[0]!=0xaa)

                return false;

        if(Rx_buffer[1]!=0x55)

                return false;

        Rx_data_process();

        return true;

}

【九資源共享】

W5100中文用戶數據手冊-v1.1.8.pdf(939.08 KB, 下載次數: 61)2013-7-23 18:48 上傳點擊文件名下載附件

W5100_Datasheet_v1_1_8.pdf(1.47 MB, 下載次數: 97)2013-7-23 18:47 上傳點擊文件名下載附件

說明一下，附件源碼中針對網絡編程是用TCP/IP協議中的UDP協議。

【十結論】

      從整個設計的角度來說，硬件沒有難度，數據手冊描述的非常詳細，按照參考設計來做電路即可。難點可能在socket編程?；蛟S多數電工對各種網絡協議并不熟悉，又或者沒有socket編程經驗。本設計采用的方案不用考慮過多的網絡協議，避免了大量網絡相關開發，只需將共享程序中的Socket代碼稍加修改即可實現簡單網絡通訊。

The End！
