關于485集線器的供電電源問題

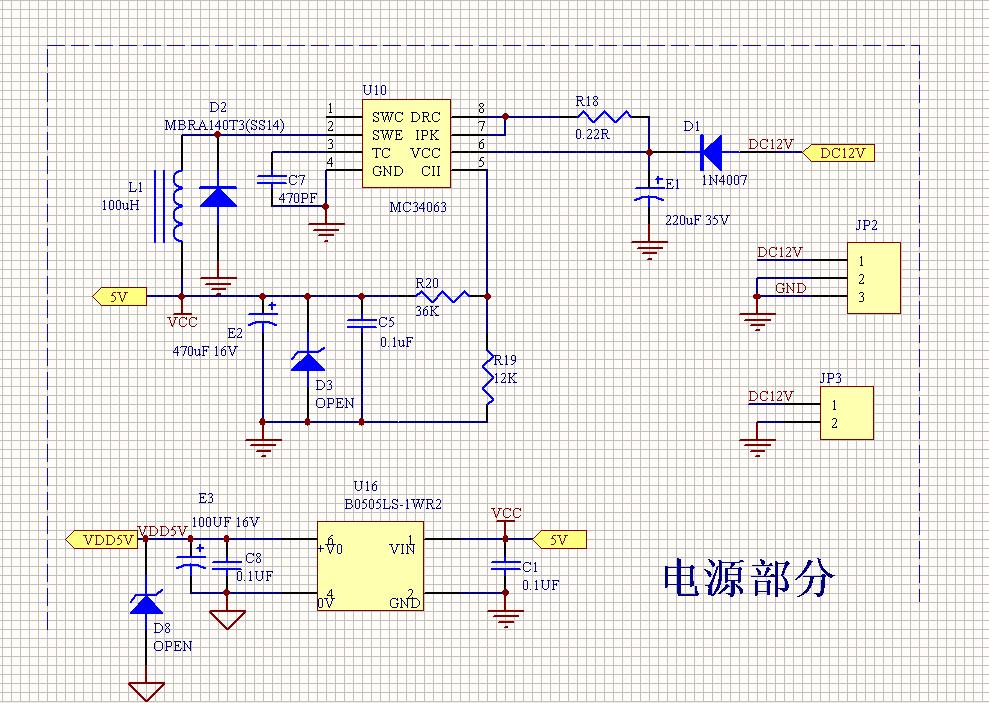

如上圖，解剖一485集線器的電源部分（U16為隔離電源模塊，為了上下信號采用光耦隔離），采用的是外部12vdc適配器供電，有幾個問題想請教下：

1、MC34063是把外部輸入12v轉換成5v，為什么不省掉34063后外部直接采用5v適配器供電（以為采34063轉換外部供電電壓，是為了外部供電電壓的寬范圍輸入，而其說明書是9--24vdc供電電壓范圍，明擺著是讓選擇12vda較常規的電壓輸入）？

2、如果殼體允許，可不可以直接放一5v開關電源？

3、是否是為了通信瞬間提供高瞬間電流，才使用的M34063？

提問者：llc1219 地點：- 瀏覽次數：6507 提問時間：10-15 16:11

我有更好的答案

3條回答: wangcong12138 03-28 00:27

一般來說做東西，要考慮個輸入電壓范圍，
舉個例子：你系統需要5V 外接電源你就搞個5V適配器或者開關電源供。這是小菜鳥的做法。
缺點：干擾大，萬一接錯電源，全燒了。得不償失
所以一般都是自己再搞個LDO 或者DC/DC 的。一是增加了輸入電壓范圍，二是自己做的東西關于紋波控制做到心中有數。即使接錯電壓，也不至于全燒。

 評論0  贊11; daitz 03-31 14:53

當然可以采用5V直接輸入，但這樣做容易導致非合格電源被誤接入，產品因此損壞算誰的？所以為可靠性起見，如果電源適配器接口采用常規的標準形式，那么板載電源是最好的選擇。但如果將ACDC直接放于合體內則要求交流高壓直接接入，這對安規的要求將增加，至少體積上就有嚴格限制，過薄是不符合安規的，所以你可以看到，蘋果的電源適配器很小，但厚度都不低。
至于用34063的原因，不過是因為其便宜，設計人員恰好熟悉而已。

 評論0  贊93; nvyweyrww1 03-27 14:05

LDO 有必要
一般來講開關電源紋波比較大，
LDO 有效的降低了紋波。
當然實際應用要靈活的。一般LDO 我都是加上的。

 評論0  贊22
