低功耗電源指示電路

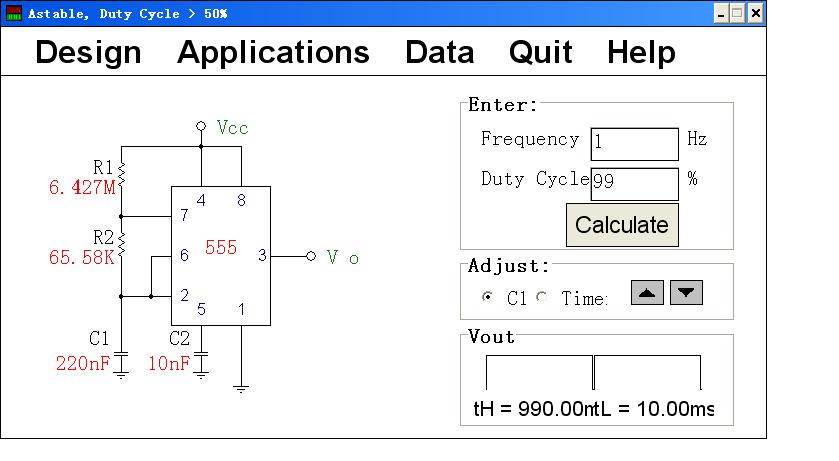

想設計一指示燈電路。要非常節能。電源電壓是12V的。初步設想是讓一發光管1s亮一次。一次亮1ms。想控制LED不亮的時候電路小于50uA.led點亮時候電流在5mA.控制電路是個問題。用單片機吧。單片機本身和降壓電路的功耗就不止100uA了.有沒有這樣的低功耗芯片？對電容充電。充好的電量瞬間通過LED放電。我用coms的555芯片做的電路。其充電電流和工作電流加起來在170uA去了。

提問者：西安易珀電氣技術有限公司地點：- 瀏覽次數：9355 提問時間：10-31 17:51

我有更好的答案

9條回答: hu_wflllllllg21 04-20 23:16

是先有指示的需求，才要考慮盡量降低功耗

 評論0  贊1; huaxu2222 04-20 14:09

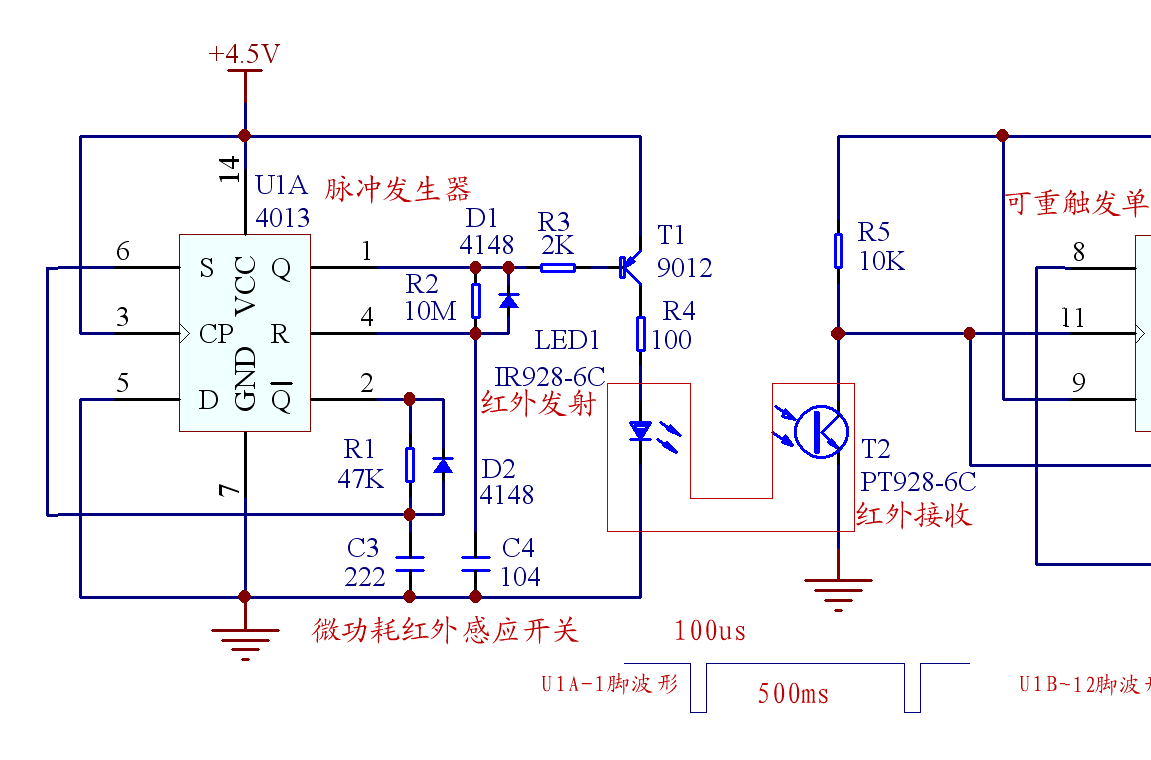

這是俺的一個專利中的精華,割肉大放送了,哈哈,你稍微調整下參數,把紅外發射管換成LED燈就能用了.

 評論0  贊59; lanziji 04-18 03:57

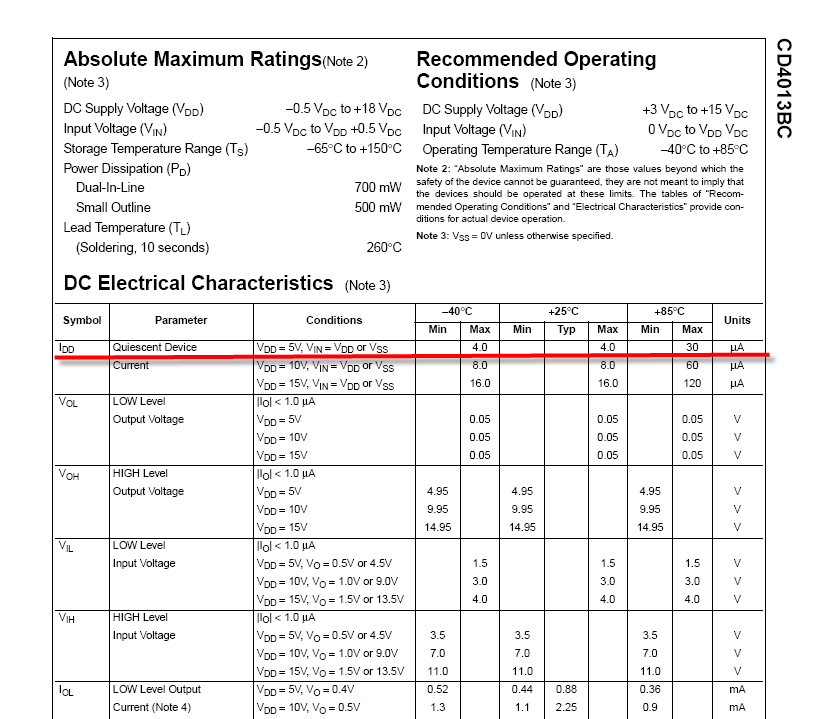

CMOS的555耗能也大，改用4xxx系列的CMOS芯片，老t用的4013就不錯。

 評論0  贊54; 卜東青是的 04-19 08:40

CMOS的555耗能也大，改用4xxx系列的CMOS芯片，老t用的4013就不錯。

 評論0  贊77; 60user80 04-15 11:19

1ms可以看得見。這個問題我曾經百度了。普遍說法是人眼的反應時間是100-200ms。我自己做過測試，用單片機和555電路實現按1hz閃爍，1ms完全可以看得到。我現在就買4013來試試tyw的法子。

 評論0  贊97; 60user34 04-19 03:47

當時我還有點懷疑是不是自己的眼睛是不是反應特別快呢，又讓其他2-3個同事看。他們都說看得見。不知如何理解百度的“人眼反應時間”

 評論0  贊6; hu_wfllllllllfl 04-18 21:10

12V串聯電阻驅動一個LED，本來效率就很低。

 評論0  贊84; 深圳市名晟電子 04-20 08:01

這個不用懷疑了。這是測試LED的單片機的程序。t_dg是在1ms一次中斷里面++。 1hz閃爍一次我用秒表看看過是準的。
while(1)
??{? ?

? ?? ?if(t_dg<=1)
??{
? ? led1=0;
??}
??else
??{
? ? led1=1;
??}
??
if(t_dg>=1000)
??{
? ? t_dg=0;
??}
}

555電路是在這個軟件干的，同樣看得LED閃爍

 評論0  贊37; muwersddg 04-17 02:24

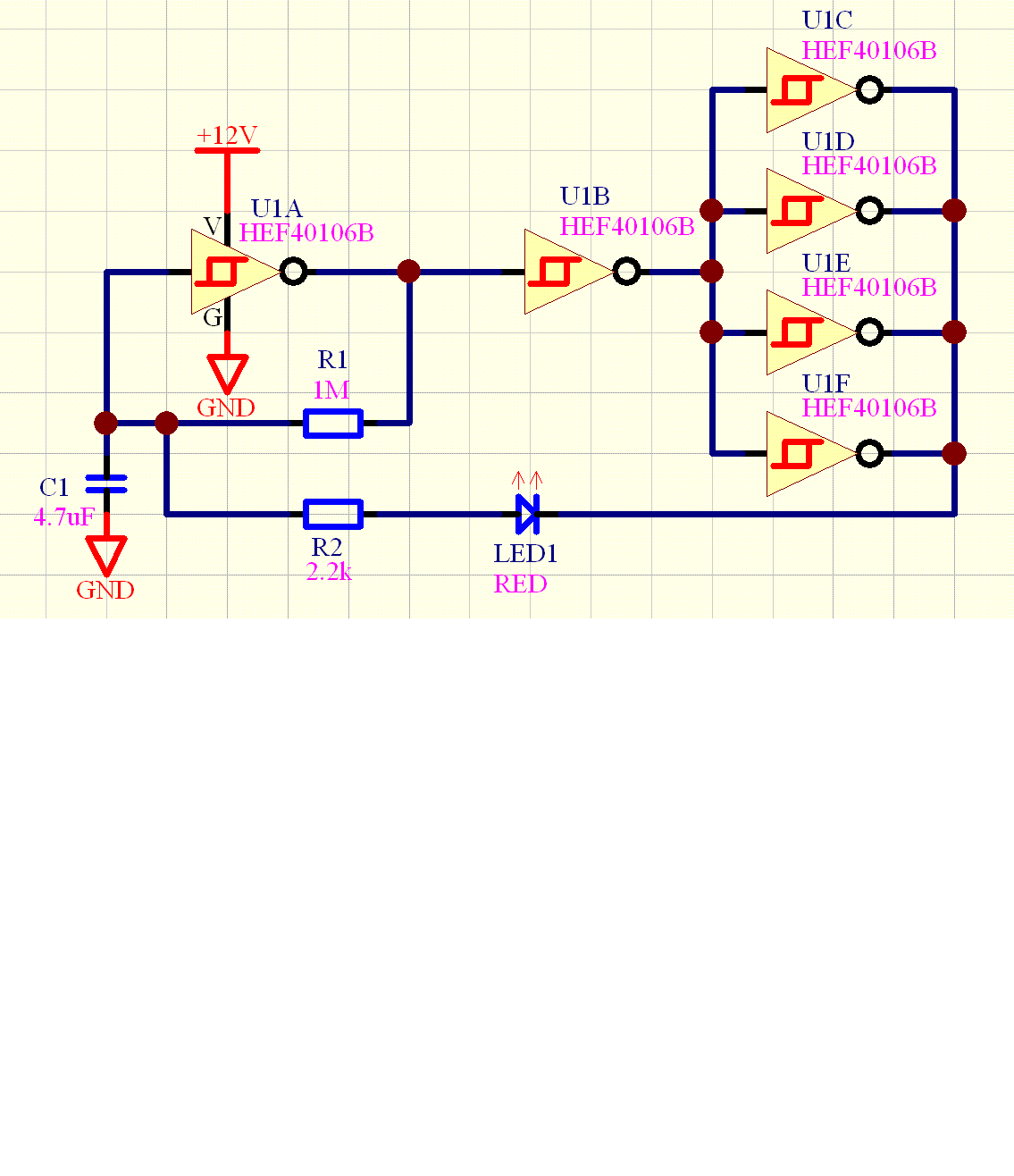

這個電路應該滿足LZ的要求。
LED放這里，可以利用C1上的電，減小總電流，同時限制發光時間10mS數量級。

R1 C1只是估計值，LZ可以通過實測調整。R1可以調小，不要調大，減小輸入端漏電流在R1上形成的壓降。

 評論0  贊21
