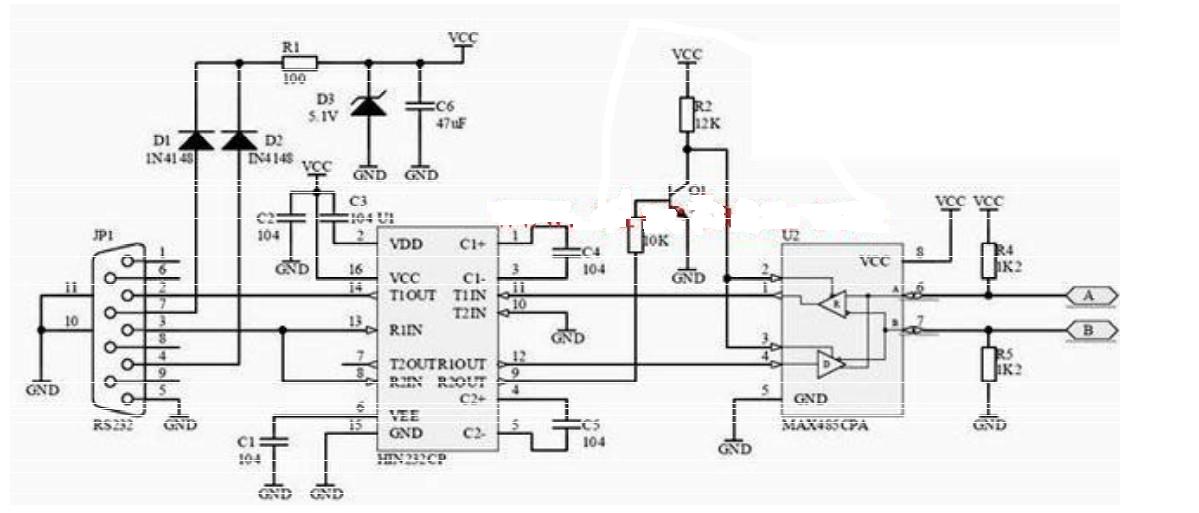

這個RS232轉RS485的電路圖對嗎？

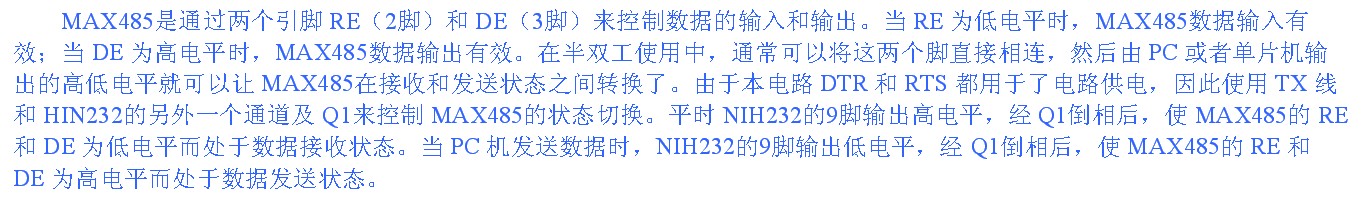

這個電路圖是在百度找的，我照著樣子焊了一個，試了試，用不了，所以想看看這個圖是不是能用，謝謝，Q1我用的8050

forum (1).jpg

提問者：啦啦啦啦啦啦啦l 地點：- 瀏覽次數：4139 提問時間：10-15 16:16

我有更好的答案

4條回答: wzx_1995 01-03 03:40

這個電路可用，但要注意的是：總線需要靜態偏置，即用電阻將總線的靜態邏輯偏置為1。其次，串口的輸出能力要夠，對此，可以測量電源電壓來確定。

 評論0  贊67; wewxvqer 12-31 06:30

可以使用的，我一直是這樣用的，不過我加了隔離而已。還有就是幾個電阻參數有一點差異，影響不大。

 評論0  贊94; wangcong12138 12-27 15:16

120歐電阻是終端電阻，線路長時必須加，而總線靜態偏置只要大于200mV即可（注意485的標準），根本不必高到2V，那樣反而會大幅增加驅動器負載，造成無法通訊甚至損壞器件的問題。

 評論0  贊20; fdouwqihdowd 12-29 05:37

百度百科說RS485的邏輯電平是圖里說的這樣。我再做實驗看看。
現在我沒加終端電阻，R4，R5用的10K，現在AB線間的靜態電壓是3V，試了下100米導線，點對點通訊，通訊正常。

 評論0  贊90
