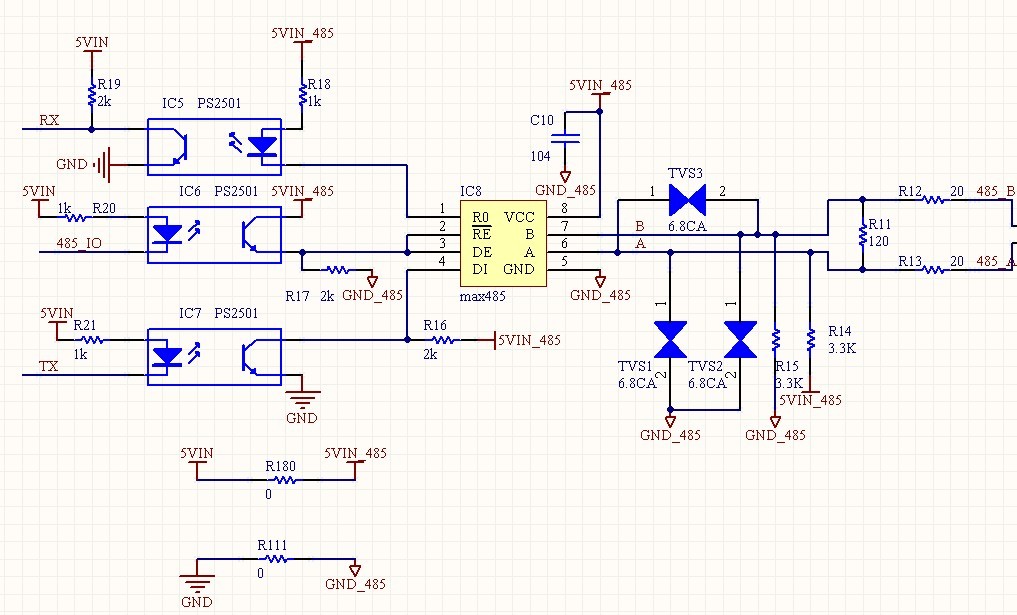

請幫忙分析下面的485隔離起作用了么？

0、請幫忙分析下面的485隔離起作用了么？

1、如果講外部的電源24V直接分成2組5V和地，作為485的隔離電源是否合適？

2、怎么樣做才是合適的？

提問者：park_chen 地點：- 瀏覽次數：1809 提問時間：10-15 16:31

我有更好的答案

10條回答: 胡政鵬測試賬號 08-26 03:28

你都把2個GND接在一起，失去了隔離的真正意義。
還增加成本，降低485性能。

 評論0  贊70; 60user183 08-29 11:03

電源和地沒有真正地隔離，起不到作用。24V分成二路獨立的5V應該可以。A/D轉換時用0歐姆電阻分隔一下也就算了。

 評論0  贊27; fanlu705 08-24 16:18

把電源和地做隔離，不是把數據信號做隔離，
用兩路獨立的電源和地

 評論0  贊47; 60user94 08-29 22:14

adm2587，一片全搞定。

 評論0  贊6; 60user183 08-23 01:19

“隔離”就是指沒有任何電氣連接，當然不可以共地。

 評論0  贊73; gxs123 08-29 00:08

光耦或磁耦隔離就是為了消除或減少共模電壓對信號的干擾。當然不能共地。因此，隔離兩邊的電路需要獨立的電源。如果系統由眾多模塊組成，都相互隔離，需要鋪設大量電源線。電源線鋪設不當，電源線相互耦合給差模干擾提供良好途徑，反而降低了系統EMC性能。對于解決EMC問題隔離不是萬能的。系統合理的接地是解決EMC問題的首選。汽車電路系統首先還是要考慮“搭鐵”，隔離其次。

 評論0  贊76; leopard530 08-23 06:55

485隔離是電源要完全電氣隔離，就是要使用兩組完全獨立的電源，你用一個24v電源再分成2個5v電源電氣上還是一個電源，沒有起隔離作用。你也可以考慮用載波模塊，通訊物理上就完全隔離，哈哈，論壇上有超低壓電力線載波模塊直接替代485的帖子。

 評論0  贊2; 344868615qq 08-25 22:14

僅僅隔離光耦兩端，用DCDC，應該沒有問題吧

 評論0  贊5; Jaionm 08-21 02:43

正確的隔離是用個5V -5V的隔離電源
1W 夠用了
可以看看這個型號
F0505S-1WR2

 評論0  贊14; 60user42 08-21 22:56

樓上說的對，你選個隔離電源，把兩邊的電源和地隔離開

 評論0  贊49
