電源振鈴？

一個升壓電路（開關頻率1MHz），接上一個100mA左右負載后，電源紋波巨大，輸出端電容并了一個470uF/35V的鋁電解都不行，用示波器看了下波形，發現電源上有振鈴：
****************************************

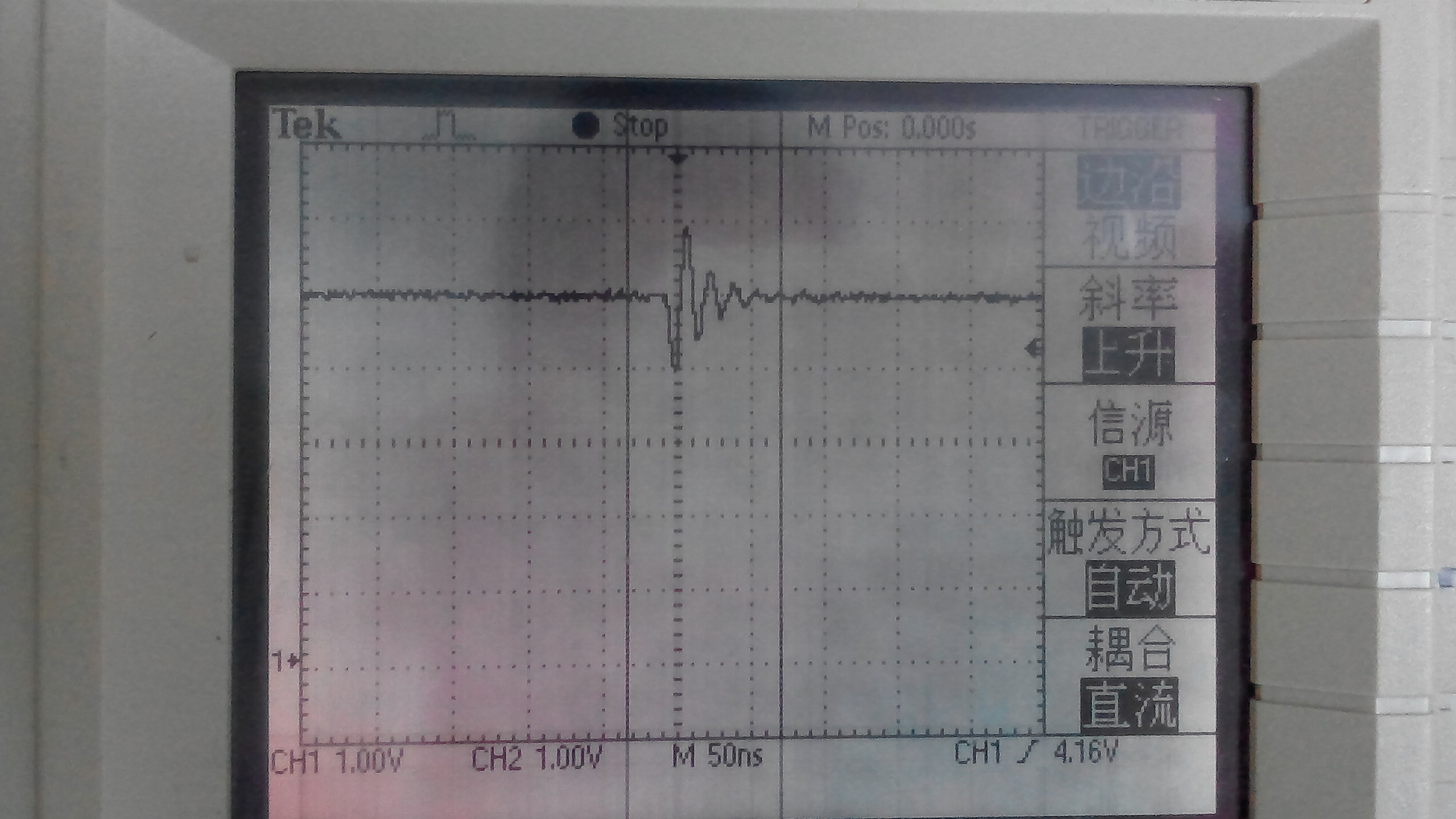

50ns下觀察到振鈴：

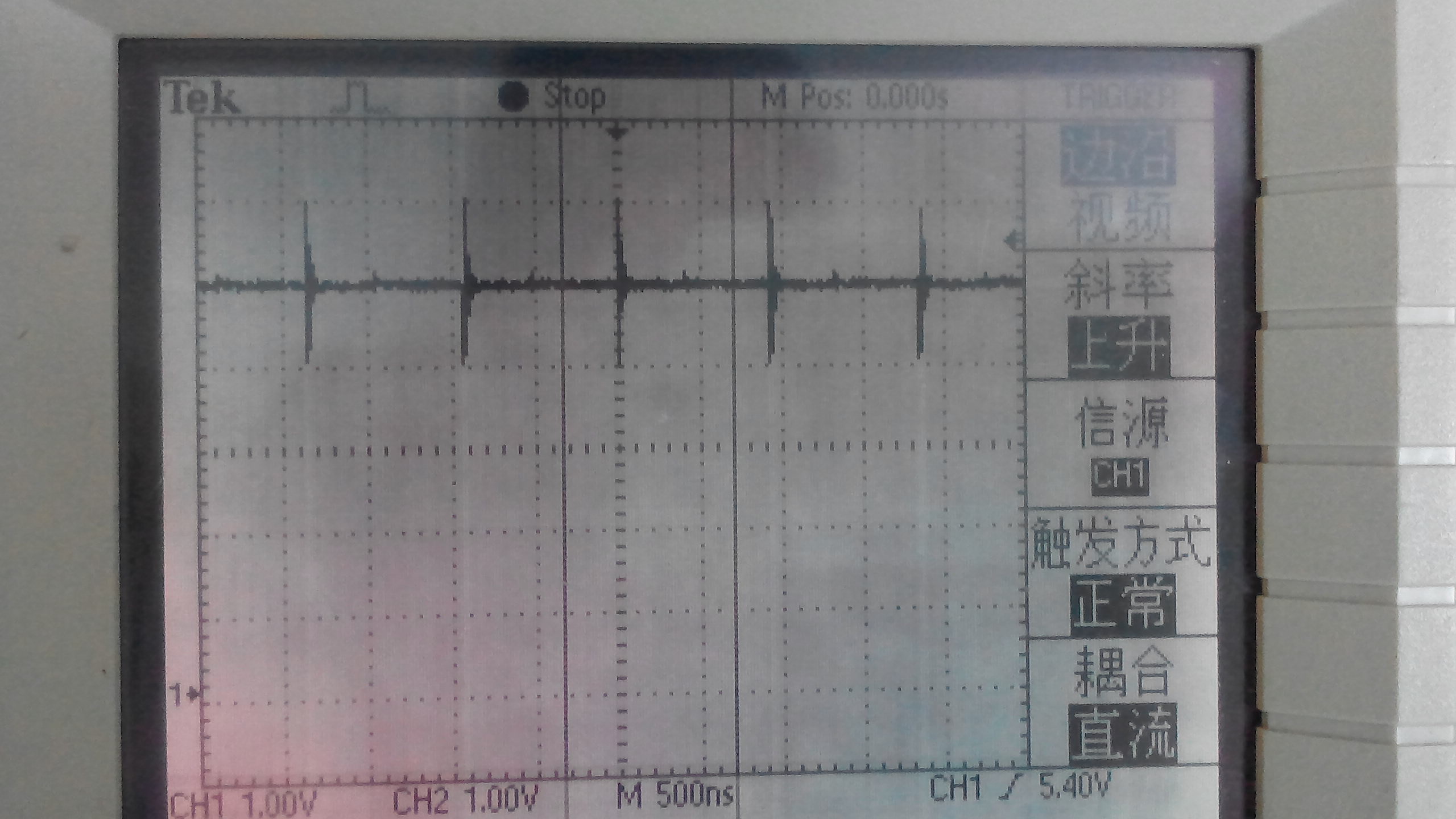

500ns下看電源紋波：

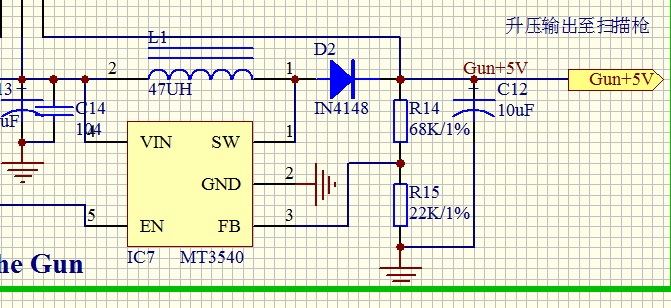

電路原理圖：（現在C12鉭電容兩端并了一個470uF/35V鋁電解）

****************************************
問題：怎么消除這個振鈴呢？
****************************************

提問者：冉冉冉冉地點：- 瀏覽次數：3246 提問時間：01-09 17:11

我有更好的答案

9條回答: boju81 01-19 15:20

電感，電容沒計算好?；蛘唠姼羞x型沒選好引起的

 評論0  贊74; mvueyrswer 01-17 20:52

輸出再并聯一個104的瓷片電容試試

 評論0  贊17; cmh9 01-14 15:21

LZ需要搞明白示波器探頭，測量高頻紋波的正確使用方法。

 評論0  贊94; 看服務淡口味 01-17 00:06

PCB走線，測試方式很關鍵。

 評論0  贊23; 宋小輝1 01-17 12:39

這是一些噪聲，原件沒有設計好，還有就是你的設備器是不是跟開關電源一個電源插座出來的

 評論0  贊79; 艾嘉大人 01-18 15:58

這是典型的開關電源阻尼振蕩，LZ可以上網搜搜看，有很多推薦的消除和抑制方法。

 評論0  贊90; zhangminmin 01-13 04:43

仔細看示波器，振鈴的周期大約是10nS～20nS，也就是50MHz~100MHz，電解電容在這個頻率上早就失效了。
你只能用0.1uF/0603或者是0.01uF/0603的瓷片電容，多用幾片。
串入磁珠，與0603電容構成LC濾波，效果更好。

 評論0  贊23; artman66 01-12 04:36

IN4148換肖特基二極管

 評論0  贊75; xssd888888 01-18 20:17

可以嘗試在D2上并聯??1000pF電容、22歐電阻（電阻電容是串聯的，阻值可能需要調整）解決振鈴問題。
示波器看這么高的頻率，可能需要把表筆的鉤子拆下來，接地的鱷魚夾也拆下來，找出表筆袋里面的彈簧針套在表筆上，再來看波形。
另外你這是升壓電路，輸出也只有5V，用1N4148影響輸出效率，可以改 1N60或1N5817 等肖特基管。

 評論0  贊11
