穩壓二極管用在負電源上，電阻串在GND上還是負電源上

一般穩壓二極管接在正電源上時電阻串在正電源和穩壓二極管的負極之間。那么穩壓二極管用在負電源上，電阻是串在GND上還是負電源上？

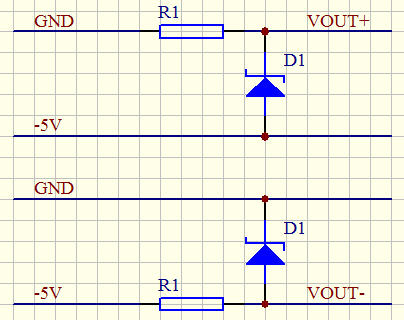

下圖中哪種比較好？

提問者：青島宏倉商貿有限公司地點：- 瀏覽次數：2178 提問時間：10-31 14:54

我有更好的答案

4條回答: 深圳博英特科技有限公司 05-01 02:41

應該是下面圖是正確的，電阻串在負電源上。

 評論0  贊57; uuwfjwer 05-01 15:10

很簡單的原則，你要以哪個點為參考點，穩壓二極管就接哪兒

 評論0  贊52; 冬冬5241 04-23 08:44

如果你想還是原來的地作為地參考。那2圖對的。如果吧穩壓二極管抽出來當電源使用。2個都是可以的。1圖相當于吧-5當輸出參考地。

 評論0  贊48; dreamAnd 04-29 20:33

給分了。
以GND為參考，并且要接的板子把正極大面積鋪銅了，鋪銅類似一般的板子的GND大面積鋪銅。

 評論0  贊72
