高壓多路電流單片機AD采樣顯示,要如何做

需要采集4個300v供電的負載電流，轉換為電壓，然后通過單片機ADC采集，顯示出電流值。

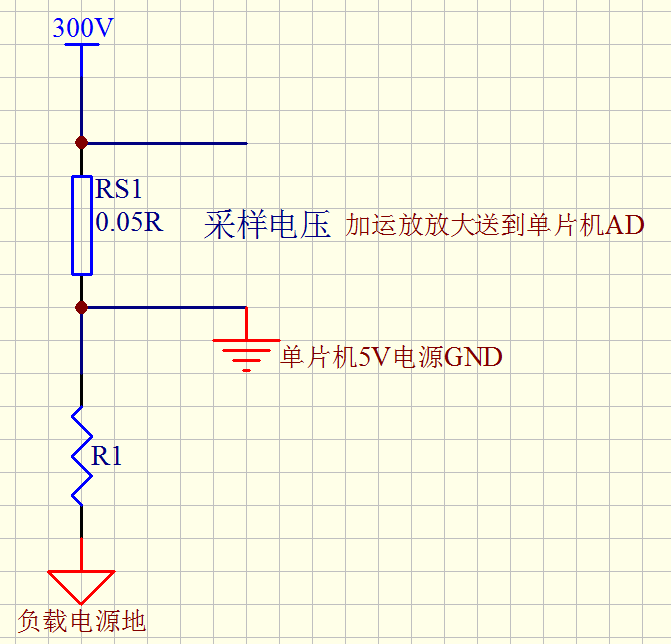

由于1個負載有多個支路，只能采集負載供電上端的電流，現在看到的方案都是低端采集的，就是一個檢流電阻接地，一端接負載的負極，通過電阻的壓降，計算電流，這種方式不適合我，我自己畫個簡圖不知道是否可行，畢竟電壓很高，會影響低電壓電路，單片機我打算單獨供電，和負載的電源地分開來（隔離供電。

有熟悉的朋友嗎，給指導一下。

提問者：UserMen 地點：- 瀏覽次數：2446 提問時間：10-22 16:55

我有更好的答案

4條回答: 玩cool的girl 02-12 14:46

描述：就是一個檢流電阻接地，一端接負載的低電位端。

 評論0  贊28; 腦洞大賽7 02-08 03:06

你那種方案也可以，需要使用電流傳感器或隔離放大器。

 評論0  贊52; 胡政鵬測試12345 02-04 05:45

把+300V當成地也未嘗不可，單片機和+300V共地，原來的地當成-300V。

 評論0  贊87; sagafa 02-08 07:09

最好的辦法，用電流傳感器，比如霍爾電流傳感器，可以做得很好。
退一步講，可以用高端電流采樣的方法，差分放大，單片機的地不需要和高壓接在一起，可以浮空，也可以接到真正的大地，
如果差分的電阻選大些，比如幾百K，那么電流很小，即使人接觸，也沒有觸電的危險。
你如果將單片機的地和高壓接在一起，那是讓單片機找死的前奏。

 評論0  贊78
