單片機驅動段式ＬＣＤ，不能正常顯示，有暗色

將所有SEG都清零了還是能看到暗色的顯示

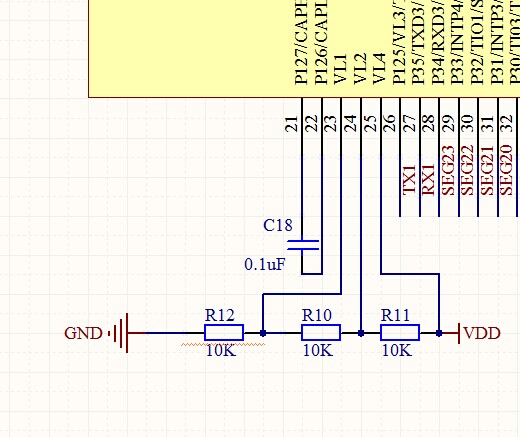

用的是瑞薩的R7F0C004驅動的，用了外部電阻1/3分壓的方式，4個COM口

有人知道這是什么原因嗎

提問者：sinoxutong 地點：- 瀏覽次數：1560 提問時間：10-22 17:01

我有更好的答案

3條回答: freesea123 03-27 14:50

調整lcd的偏置電壓即可

 評論0  贊37; weierda 03-27 12:00

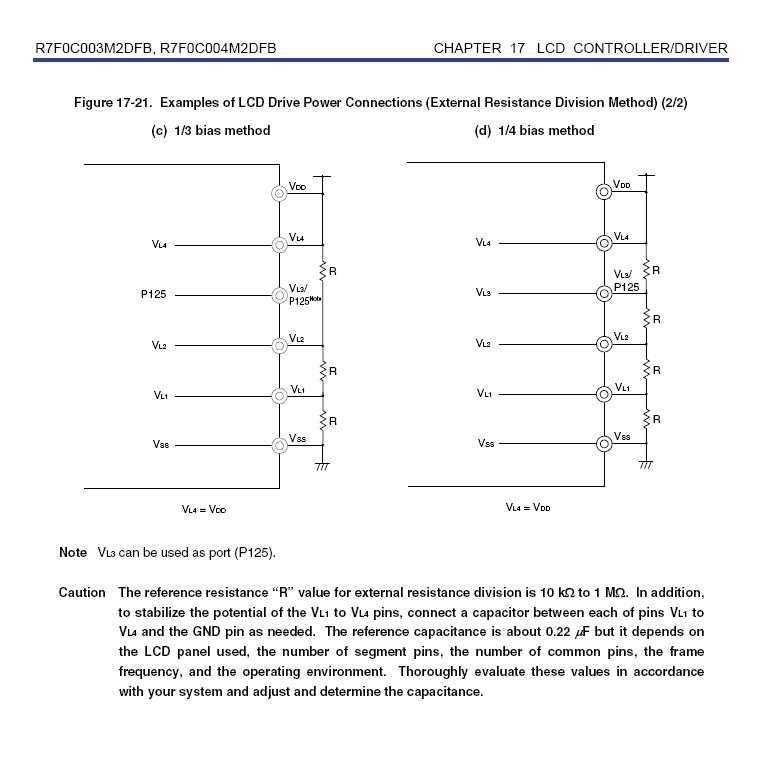

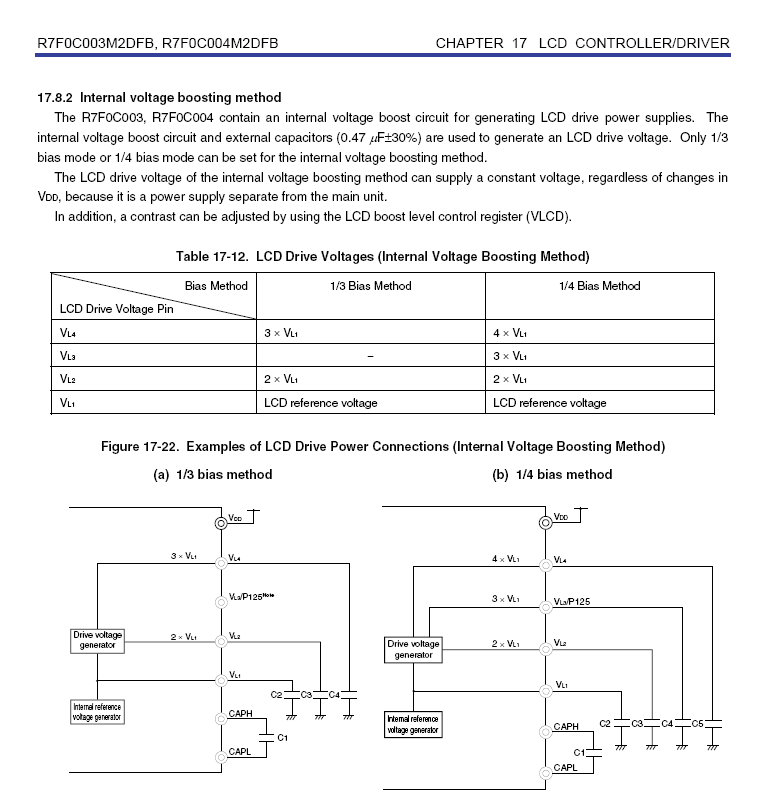

把固定電阻改成可調電阻試,具體看單片機的datasheet

R7F0C004 數據手冊.pdf(9.34 MB, 下載次數: 0)2014-7-4 15:41 上傳點擊文件名下載附件

 評論0  贊26; 喬伊斯e 03-29 14:00

仔細啃資料,偷懶的話就弄3個電位器調.

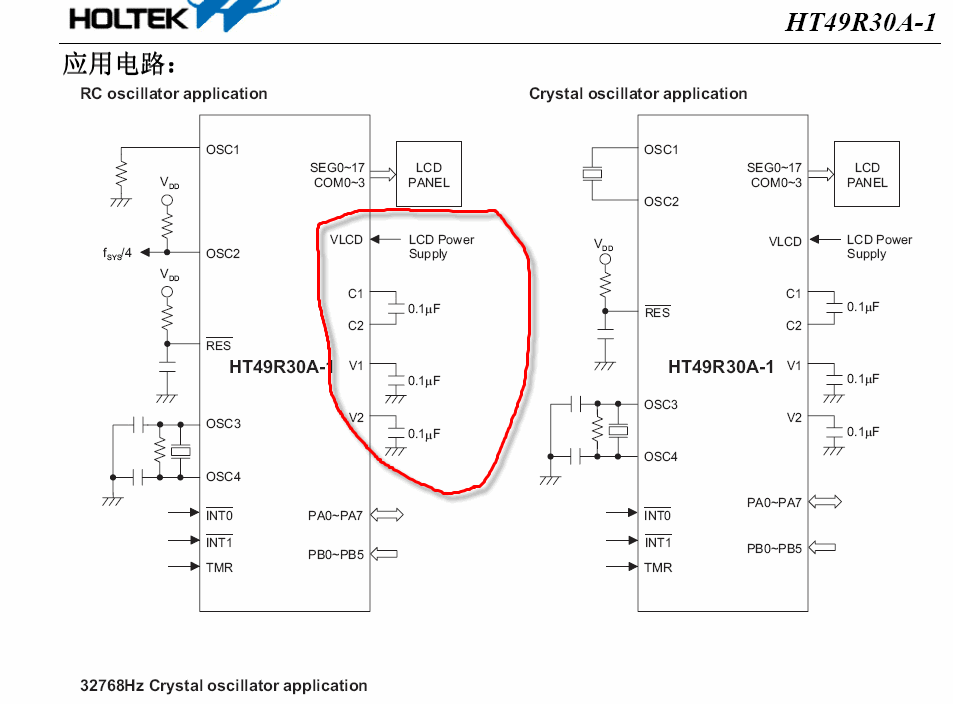

一般其他類型帶lcd的cpu只用一個電位器調就行,還有2個接電容.還是仔細看資料吧.

 評論0  贊35
