5V電源接NPN三極管基極驅動MOS管導通電路疑問

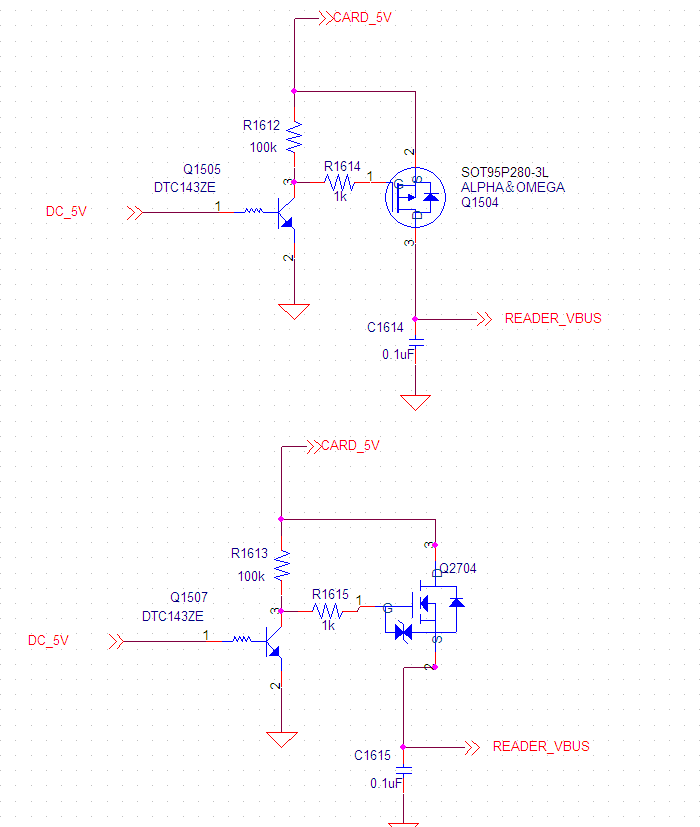

如下圖：

原理圖是不是這樣的：

上圖（PMOS）：

1、DC充電器插入時，即三極管基級有5V電壓，三極管導通，PMOS管導通

2、DC充電器沒插入時，三極管截止，PMOS不導通

二、下圖（NMOS）：

即：1、DC充電器插入時，即三極管基級有5V電壓，三極管導通，NMOS管截止

2、DC充電器沒插入時，三極管截止，NMOS導通

提問者：Jazzye 地點：- 瀏覽次數：2320 提問時間：10-31 10:54

我有更好的答案

2條回答: rxb88 06-15 21:28

上圖：是。
下圖：無法判斷。

 評論0  贊29; HELLOKITTYNEW 06-09 04:57

MOS管是否導通，由G極與S極之間電壓決定。你的下圖，不知道MOS管S極接到了哪里，所以無法判斷。
圖中也不知道你所說的DC充電和USB充電在哪里。

 評論0  贊40
