PMOS開關管不能完全將電源關斷

在使用9014和PMOS管2305搭配的電源開關電源中，控制24V電源；在PMOS導通時，24V可以通過去，電壓也正常；但是在開關關斷時，PMOS管的漏極仍有0.7V左右的電壓，不知道是什么原因？

提問者：60user147 地點：- 瀏覽次數：7608 提問時間：10-31 11:13

我有更好的答案

11條回答: wu58518 05-07 06:48

“適用PMOS做電源的開關的時候，當柵極電壓等于源極電壓時候，PMOS關斷，但是用萬用表測量還有0.7V左右的電壓。疑似未關斷。

其實是因為適用萬用表測量時，PMOS中的二極管正向?qū)ㄋ斐傻囊粋€壓降，PMOS本身還是關斷的?！?br/>不知道這中說法是否正確？很疑惑，也感到很奇怪；使用萬用表量測的時候，黑表筆接的是公共地，又不是MOS管的源機；

 評論0  贊56; jessica_ma 05-02 09:43

搞個電阻在電24V與柵極之間上拉，9014相當于OC狀態，應該能關斷的。

 評論0  贊0; 客來看我可憐我看 05-05 08:10

是可以關斷，只是還剩下0.7V左右的電壓。意思隔離效果不太好；IO=30dB;

 評論0  贊93; pu76543 05-06 19:39

SI2305 PMOS管 GS電壓要為負，DS電壓也為負

 評論0  贊23; fysydfdsfw 05-02 05:31

有個很明顯MOS管的使用錯誤，看看DATASHEET吧，2305GS之間電壓應控制在+—8v。你的0.7會不會是24V后級接的電路引起的。

 評論0  贊96; szchangjiang 05-07 17:29

一，短路EN到地，測量1點的電壓，看是否漏電導致微導通
二；EN是否有上拉電阻，輸出低電平時是多少，是否也讓BJT微導通
三；在BJT基極對地加個下拉電阻

 評論0  贊4; zcy615 05-06 23:44

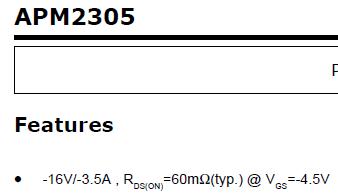

用16V的管子關斷24V，你是怎么做到的呢？
你怎么能用這樣的問題來愚弄我們呢：）:)

 評論0  贊30; 60user6 05-08 15:13

要會分析故障才可以：
1、如果負載有殘余電壓，檢查GS是否有電壓。
2、如果VGS有電壓，說明三極管有導通，檢查三極管電路。
有時候，三極管會受干擾輕微導通?？梢园讶龢O管的BE短路試試。
這種問題，別人無法告訴你是什么問題，要自己測試各點電壓。

 評論0  贊16; jj568318653 04-30 12:28

9014驅動MOS不當，而且如果需要比較好的MOS管開關特性，則需要用推挽方式。

 評論0  贊70; fstdftwew 05-02 02:48

推挽方式，就會增加成本啦。

 評論0  贊58; damao 12-10 15:23

成本是個硬傷。

 評論0  贊1
