做了一款RS485——485采集器，上行接口的485芯片采用3.3v供電，上行電路圖如圖1，購買了一塊串口取電的RS232轉485模塊產品，電路圖如圖2，計劃與485采集器配套使用，出現(xiàn)了通信不成功。具體現(xiàn)象如下：

1、RS232轉485模塊產品直接抄讀帶485接口終端儀表（485芯片采用5v供電），可通信成功；

2、RS232轉485模塊產品與帶485接口終端儀表中間加RS485——485采集器，通信不成功，而如果把RS485——485采集器的上行接口485芯片由原來的3.3v供電換成5v供電，通信成功；

3、RS232轉485模塊產品換成其他RS232轉485產品，與RS485——485采集器、帶485接口終端儀表搭建通信網絡后，通信成功。

麻煩大家看看問題出在哪？

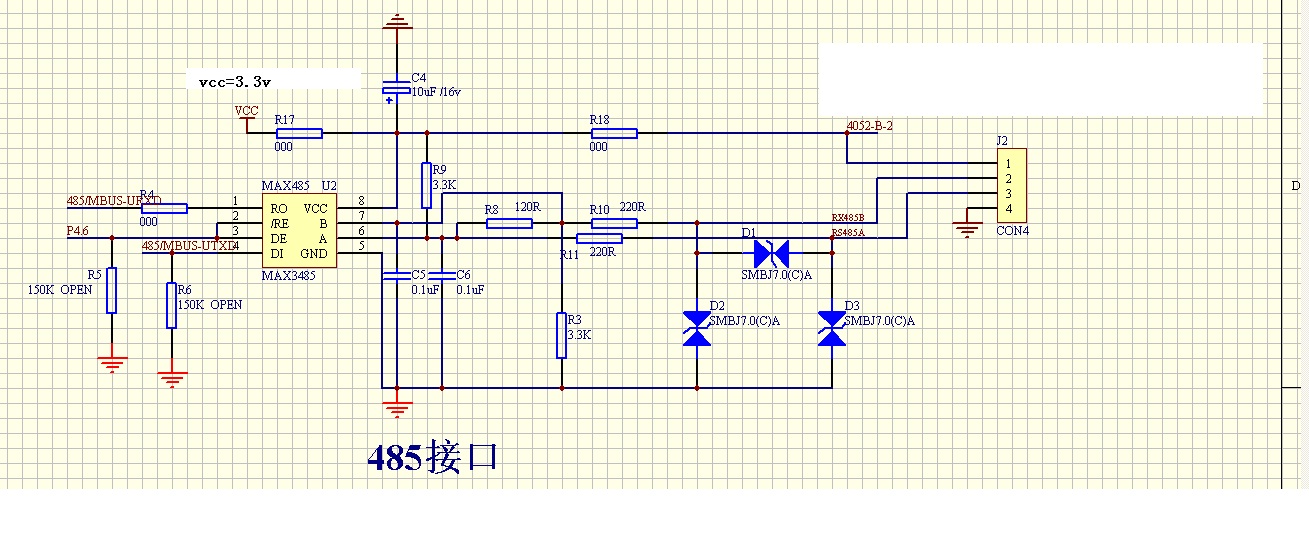

圖1
