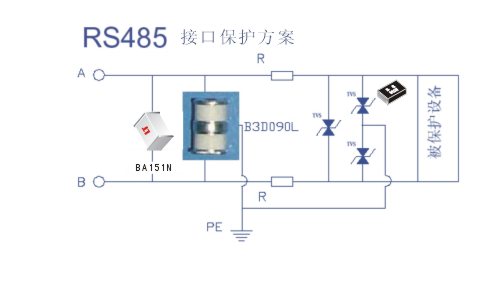

根據使用環境刪減，參考下面電路

看到chunyang大哥以前的回帖說使用max487等自帶保護的芯片，可以省去一些保護措施。
但是實際使用中，MAX485/MAX487不加任何保護的話有很多損壞的現象。
比如我現在使用MAX485，在普通環境使用，需要哪些保護？

如果TVS沒有可靠接大地,作用有限

3樓沒有準確理解我說的話，注意型號尾綴，不同尾綴代表不同含義，有抗ESD型的，但這類增強型接口片仍可能需要防護，只是要看防護什么，不同危險因素有不同的防御策略和方法，必須正確應對，首要要進行的是電氣環境分析，不存在任何條件下都適用的防護方法。

5# chunyang

謝謝chunyang和樓上幾位，我的產品應用在船舶上，接大地不合適（還是塑料外殼）
如4樓zjp8683463所說，如果不接大地，那TVS和放電管的作用有限。
我現在的方案是：AB線上串EMI濾波三腳電容器，再加上差模保護。請幫我參考，謝謝！

船上通常不會有強的電磁干擾，但電源會比較“臟”，重點要設計好電源，端口防護采用隔離和鉗位措施就可以了。濾波電容是不能串在回路中的，也無必要。

不知道樓主的方案能否抵抗380V交流3分鐘？
我現在一儀表，標準里定義RS485通訊必須要接上380V的交流電3分鐘不能損壞。

你需要加入PTC器件才行

8樓，380加三分鐘不壞，那說明什么？

兩線間的保護也是可以的啊

沒聽說過信號線要耐380V交流...把信號線接到380,燒了白燒,再買.
防雷擊算是很高要求了.

RS485通訊基本要求：
（1）應采用專用RS485芯片，RS485部分和數字電路部分應有光電隔離；
（2）RS485輸出端子與強電端子間應能承受4kV的電壓歷時1分鐘的耐壓試驗；??
（3）RS485輸出端子應能承受8kV的靜電接觸放電；??
（4）RS485輸出端子應能承受4kV的浪涌試驗（對零線）；??
（5）RS485接口A、B端子間應能承受380V的交流電歷時5分鐘不損壞；??
（5）RS485輸出端子應能承受1kV快瞬變脈沖群耦合試驗，試驗過程中能正常通信；??
（6）各項試驗后RS485接口應能正常通信。??
（7）通信規約必須符合要求

電力系統的要求往往是比較“變態”的。

電力系統辦事效率更加變態，一天的事情非得要一個星期以上辦，每次最怕到內地各個電力市局去出差了。

變態的人當然做變態的事，變態的事做多了人也肯定變態……

電力局提出這樣的要求是為了自己省事,接錯線也不會壞.
反正提要求也是動動嘴.
