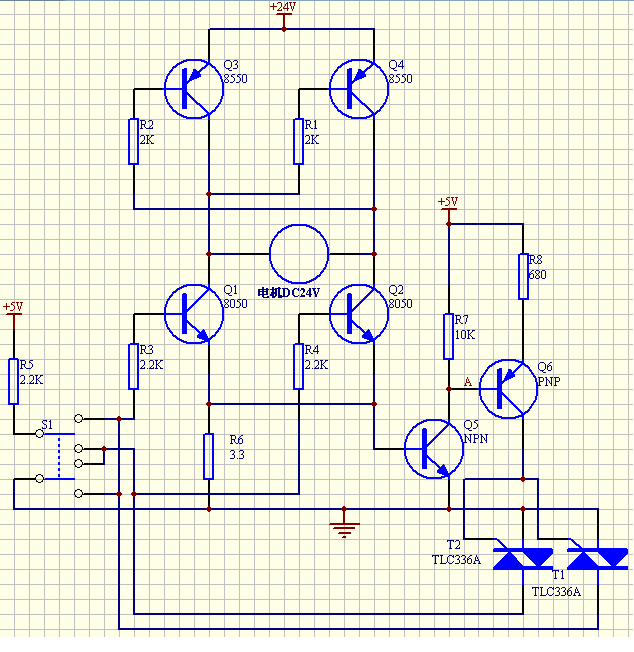

如圖電路是參照控制DC12V直流電機(空載轉電流為7MA.堵轉電流110MA)修改的,原電路是用單片機控制正反轉,停轉的.能正常工作.現想用它控制DC24V電機。
電機在DC24V 3A的直流電源供電下,空載轉電流為55MA.堵轉電流會到1.5A
在面包板上試過有些問題,請各位指點一下.
1:A點連接堵轉后的保護電路(原電路是連到單片機IO口通過判斷此點的電平給出電機走,停信號) 叫電機停轉或者加入限流?請問什么樣的電路比較合適?最好不要用繼電器.最好能用模擬電路實現這樣的要求,即發生堵轉停電機不斷電切換開關后反方向轉?
2:用現在的電機加載的話(控制電動水閥,進水受力),工作電流會大很多,此電路中的8050,8550會吃不消,能否推薦幾款I(lǐng)cm不小與1A,Uceo不小于30V的三極管的型號?或者用場管?型號?電路?
3:此電機原先用24V 5W工頻變壓器供電的,控制是通過一個雙刀雙擲繼電器,和兩個行程開關完成正反轉和到位后停轉.堵轉后通過一個熱敏電阻會斷電.現想用開關電源是否可行?是不是要選擇那種輸出不會保護的開關電源?因?yàn)榻釉?4V 5W的電源上(工頻變壓器)電壓會降下來,電流會升上去,在不加限流的情況下接近電源最大輸出(6V,700MA左右,堵轉).開關電源如果功率不足的話,堵轉時電壓會降很多,開關電源會保護關閉輸出,除非沒有保護的那種?
4:因?yàn)榇穗姍C(jī)的堵轉電流比較大,電源不能做的那么大(增加成本,體積受限,24V*1.5A,40W),我想用小功率開關電源(如24V 10W)控制此電機不知道是否可行?有什么方法將電源輸出功率“嵌住”既保證電機的正常運轉不受影響(如正常轉用150MA,堵轉時最大到350MA),在睹轉時又能留有余量(保護電源,給其他器件供電),是在電機供電回路加限流電阻?可以的話限流電阻如何取值?還是有其他方法,采用全隔離的雙電源供電嗎?或者不加限流增大三極管功率,由保護電路關斷電機?
5:如圖電路A點后的保護電路是網友推薦給我的,不知道是否可行?我在面包板上試了一下,發現在堵轉的情況下可控硅沒有導通,不知道是什么原因?
把A點后的可控硅拿掉,在電機正常轉和堵轉時A點會有高低電平的變化(現在用的小管所以在電機回路里串了個限流的電阻),是不是這個電路有問題?。坎恍兄苯佑脝纹瑱C(jī)來控制也可以的,就是擔心電機堵轉時由于電源功率不夠(做不大),影響單片機和其他器件的工作
