求一個RS485保護電路或方案

MAX485總線的耐壓是-7V到+12V, 現在碰到客戶將24V誤接導致燒毀的情況，已經加了TVS管，但是加6.8V的TVS管的話，管子燒壞，PCB銅線也燒掉，加超過24V的TVS管子的話，起不到保護作用，各位有沒有好點的方案推薦一下，非常感謝！

提問者：wzx_1995 地點：- 瀏覽次數：4589 提問時間：10-15 17:41

我有更好的答案

10條回答: f1070388065 04-07 19:45

接入電處做個簡單過壓保護，超過多小電壓起保護。

 評論0  贊52; kingnet_52002 04-10 18:32

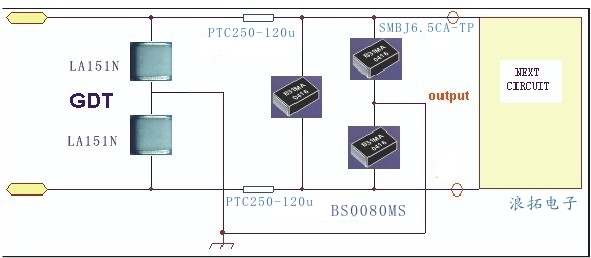

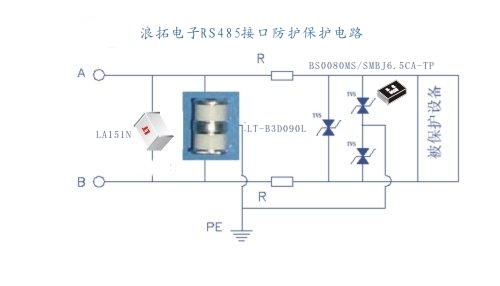

如圖，可以保護的，我直接加380V的交流電485也不會壞的，我這樣測試過。希望能幫到你。

 評論0  贊93; se6238751 04-05 19:22

在TVS管之前A線或者B線上串一個PTC熱敏，這樣防止高壓?；蛘咦曰謴捅ｋU。

 評論0  贊54; qq674957113 04-08 15:27

正常情況下，PTC相當于串接在回路中的限流電阻，是一個固定阻值。當外部線路發生過壓時，TVS管被擊穿，將電壓篏位在11.2V，使RS485芯片得到可靠保護，此時，大電流通過PTC電阻，使其阻值發生階躍性變化，這樣串接在回路中PTC電阻呈現高阻態，達到保護目的。過壓消失后，系統將恢復正常。

 評論0  贊11; mmvjsuds2 04-12 02:29

一般前級是氣體放電管，后級是電阻和TVS

 評論0  贊72; 60user74 04-07 06:04

大電流通過PTC電阻，使其阻值發生階躍性變化

 評論0  贊57; sasasa211 04-10 02:55

可參考 TI 的解決方案, 他們有兼容腳位, 但是能耐高壓的IC.

 評論0  贊53; maishengwei 04-08 19:26

已經加了TVS管，但是加6.8V的TVS管的話，管子燒壞，PCB銅線也燒掉
已經不是小tvs消化的了的了！考慮隔離吧

 評論0  贊31; tuiming817 04-08 09:47

樓上說的有道理。
我司產品，PLC 232老是燒，甚至還燒工控主板。
加隔離后就沒燒過

 評論0  贊1; e085086068 10-15 17:41

RS-485通訊總線需要具有瞬變電壓抑制功能，能防雷擊和抗靜電放電沖擊。

 評論0  贊0
