單片機I/O口問題續

前些天請教了一個430單片機的I/O電壓的問題，感謝各位回復！

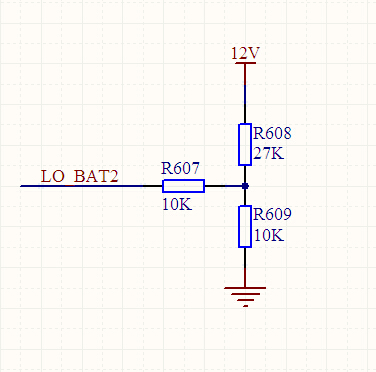

現在想做一個改進，如圖，圖中網絡LO_BAT2直接接430單片機的一個I/O，此I/O配置成輸入模式（不是AD,只是簡單的讀引腳電平），我想請問：1.圖中R607是否多余？2.若就按圖中這么設計，讀引腳電平是否有問題？（讀引腳電平時R607上是否有壓降，導致不準確）

提問者：wywrtswe 地點：- 瀏覽次數：5740 提問時間：10-22 14:25

我有更好的答案

6條回答: 青島宏倉商貿有限公司 04-07 11:02

多余，即使上電過程I/O狀態有變化，但你接了兩個電阻到地、電源，無論如何都不會出問題。
即便有，考慮到設置成輸入時，阻抗很高，輸入電流很小，不會有什么影響。

但多余就是多余。。。除非你在電阻后，I/O前接了個電容到地，那才有用。。

 評論0  贊37; zhuo85 03-31 14:37

最好串個電阻，這是良好的習慣；
我一般加阻容濾波；

 評論0  贊70; zixiang_huang 04-02 21:14

430的管腳配置為輸入模式時，管腳的輸入阻抗很高，輸入加上10k電阻，可以進一步提高輸入阻抗；
如果你僅僅判斷引腳的高低電平，去掉不會有影響。

 評論0  贊56; zhong211 04-04 18:13

串個電阻是好習慣。不會有壓降的。

 評論0  贊76; 殺戮之神 03-29 21:50

加電容要小心，否則會成時間常數的。

 評論0  贊82; 60user148 04-04 13:35

電阻并不多余，對讀取電平?jīng)]有影響

 評論0  贊94
