大家好，工作中遇到個問題，希望有興趣的壇友大俠參與討論，提出意見。
電路中5V電源軌主要給兩個部分供電，一部分是一個微小電流放大電路，運放是AD8571，微安級別電流從反相端輸入，放大后由輸出端采集電壓，電路如下

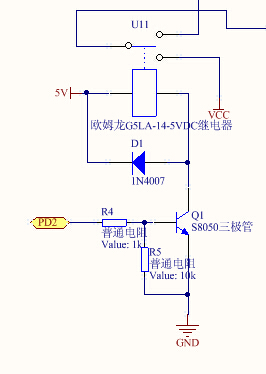

另一部分是一個5V供電的繼電器
現在觀察到的現象是，每次繼電器吸合，板子的供電電流會從25mA上升到100mA，而且運放輸出端會一直有電壓輸出（繼電器吸合時電壓輸出電壓一直保持），輸出電壓大小與反饋電阻成正比。
正在困惑與試驗中，歡迎提出意見，謝謝。
是布線的問題。如果運放放大電路的負輸入電阻、正輸入、運放地線，這些之間有大電流流過，就會產生微小的電位差，被放大了。模擬電路的地線是有順序講究的，如果不講究策略，一味大面積鋪地，反而會帶入一些干擾。電源、運放電路、負載，這些地信號之間不應該有耦合影響，需要講究地線的布線連接先后關系。
