12v繼電器吸合瞬間單片機有很多時候會復位，繼電器線圈和單片機之間有uln2003。12v和5v是變壓器后整流后lm2596分別提供的。繼電器觸點側不接負載時候就沒有這個問題，但接上加熱片負載就發現這個問題。

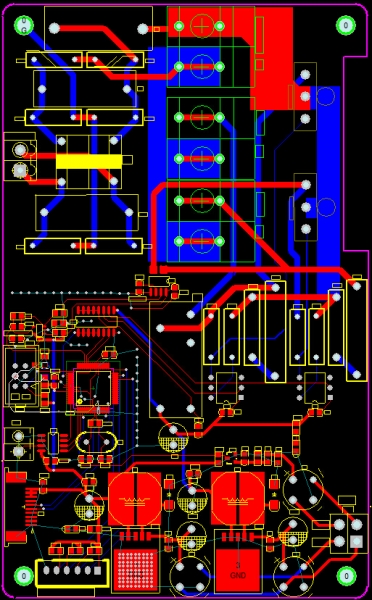

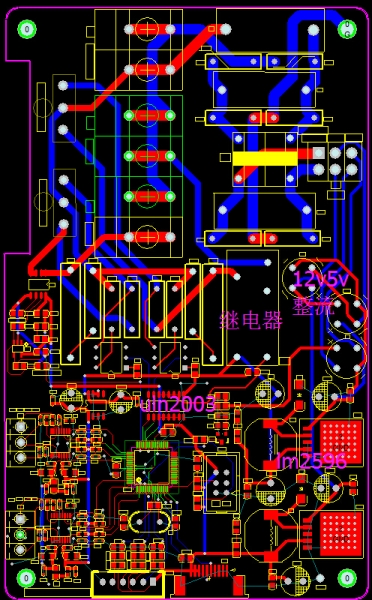

原來第一板的pcb沒有這個問題，現在第二版的出現的這個問題，只是布局修改了下增加一些電路，但都跟這部分沒有關聯的。示波器看單片機電源引腳也沒有什么變化?，F(xiàn)在的布局是繼電器和整流橋很近，有關系嗎？大神求解。
