電源冗余電路MOSFET的驅動問題

各位大蝦們，我從來沒有用過MOSFET，雖然了解其原理，但是缺乏應用經驗，現在要做一個電源冗余電路，要求是這樣的：主路電源（24VDC）為常備電源，只要沒有電壓異常就一直使用它，一旦其電壓異常則切換至輔路電源（電池24VDC），工作電流最大30A，切換開關使用N-MOSFET，使用MCU采集主路、輔路以及輸出的電壓及電流，電路中有一15VDC電源，擬使用它來做N-MOSFET的控制電源，現在我有一個疑問：因為是做電源冗余用，N-MOSFET為高邊驅動方式，15VDC是否能正常打開它并且能夠維持其正常工作？敬請各位大蝦指點，謝謝！

提問者：ickey007 地點：- 瀏覽次數：1036 提問時間：10-31 10:23

我有更好的答案

6條回答: lorddd 07-31 00:37

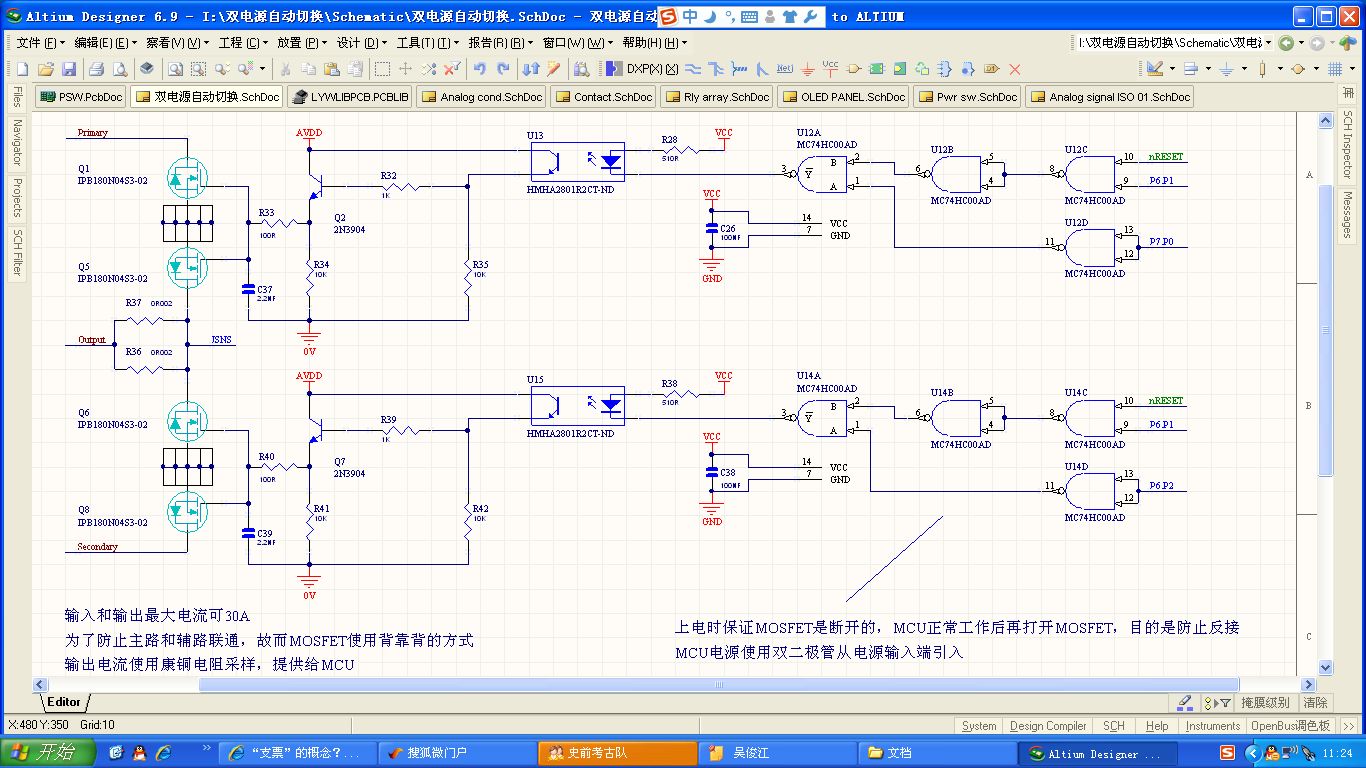

使用背靠背的方式是避免主路和輔路之間通過寄生二極管聯通，如果不用這種方式，如果主路上失電，當這個模塊的電源切換至輔路后，則會出現輔路電源倒灌給主路電源的情況，會出問題的。

 評論0  贊75; Evawang 08-05 10:20

接上，P-MOSFET的導通電阻比N-MOSFET的要高不少，這個大電流散熱問題比較頭疼。

 評論0  贊0; w525170414 08-02 11:40

也就是說在這個高邊應用中如果我還是用N-MOSFET的話，必須要使用Vin+Vgs的電平來控制它的G極才能完全打開。而使用P-MOSFET則需要使用低于Vin - |Vgs|V的電壓就可以打開它，如果關閉它的話N-MOSFET使用0V或者負壓，P-MOSFET只要是Vin或者高于Vin就可以。

 評論0  贊45; dang56 08-04 16:10

與Iout還有一定關系。

 評論0  贊6; 60user105 08-06 03:16

P溝的Rds比N溝的大多了，樓主的電流達到30A建議還是用N溝的MOSFET.

 評論0  贊28; 60user125 08-04 19:14

是的，比較了一下，與其在散熱上傷腦筋還不如搞兩個高邊驅動芯片，還是用N-MOSFET吧，因為我想把電流余量留的大一些，做到50A。

 評論0  贊69
