485走線布局

求助：PCB板上的485通信線可以放在MOSFET附近嗎？MOSFET用于控制直流220v的電機，在電機通斷的時候會不會對485通信線有干擾？

提問者：yu1004402274 地點：- 瀏覽次數：10081 提問時間：10-15 17:52

我有更好的答案

5條回答: szj0213 06-10 23:53

485是差分信號傳輸?shù)模绻愕耐ㄓ嵕€路外面有屏蔽網包裹，一般沒有啥問題。
正常情況，通訊線路最好放到比較“安全的”地方，遠離樓主說的電機。。。

 評論0  贊33; ujsdfweer 06-05 19:32

怕干擾，可以做隔離嘛。。

 評論0  贊59; uuwfjwer 06-10 04:15

對485總線部分不會帶來問題，但后級電路難說，所以最好加隔離，敏感電路部分要盡量遠離干擾源，切切不可有直接的電氣連接。

 評論0  贊8; 60user141 06-02 03:49

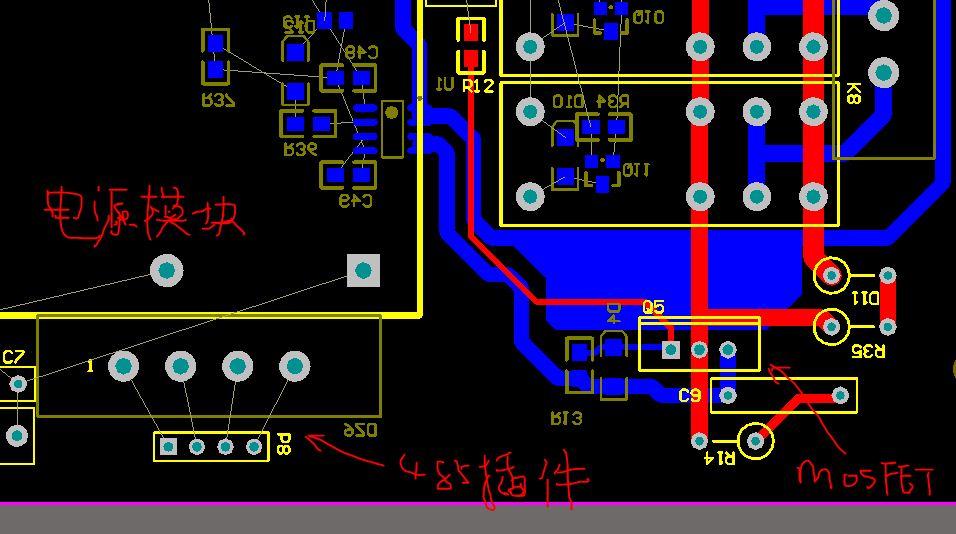

是有隔離的，我是要通過MOSFET附近的插件供外部接線，隔離部分都在另一塊板上，距離較遠。是不是485總線在兩塊板之間互聯，后級電路有隔離的情況下，沒有問題？附圖一張：

 評論0  贊86; drakannie 06-03 20:30

順便也問個問題，我電路板上兩路485通信，因?yàn)殡娐钒蹇臻g不夠，兩個485芯片在電路板兩邊一正一反對著擺放的，地層在中間，請問，這樣擺放兩路信號之間會互相干擾嗎，謝謝

 評論0  贊89
