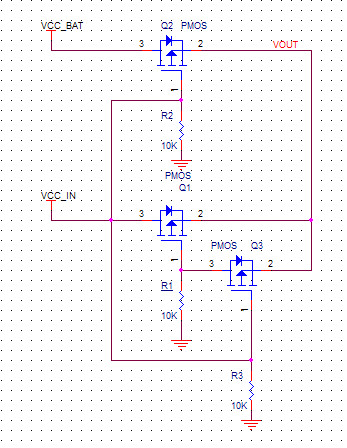

以前見到的2路電源切換電路,都是在一路上串聯二極管,電流大時,無用功耗也還是挺大的,所以設計了這個電路!
修改說明:
說明下場景:VCC_BAT電池供電;VCC_IN外部供電,其沒有接外部電時,有電池供電;沒接負載,考慮VCC_IN經過MOS后的壓降一般也比VCC_BAT大
PMOS管放反了吧,應該是S極作輸入端,D極作輸出端,另外12樓的第三點分析有問題,應該是“Vcc-IN的電壓不能低于Vcc-BAT 3V或以下”,否則Q2就直接導通,對電源放電。
11樓提的Q3的作用應該是:防止電池工作時通過Q1的寄生二極管對電源放電,或者電源工作時通過Q2的寄生二極管對電池放電,直接通過Q3的寄生二極管和R1進行放電。
