顯然不正常，不過首先懷疑的是你的測試方法。

另外一個問題是，按PDF的數據，SP485R是120K - 150K的輸入阻抗，但用萬用表量一個單獨的沒焊在電路上的芯片的AB腳是50K，焊在電路上的也一樣，通電使能接收后再量是68K，比PDF少了一半，是不是買到假貨？

上面第1和2圖里的波形，是把USB轉485斷開，用第一個節點通過SP485R發送方波，在最后一個節點處測量得到的

你接了匹配電阻反而變差了，這點于理不合啊
應該是哪里有問題

有時，你換一個常理不合的事，你換個可調電阻50-200的試試

會不會是USB轉485的驅動電壓比較低，接了終端電阻后率減太大，使有些節點收不到PC發過來的信號？現在節點的信號可以正常發送給PC，加了終端電阻后波形更接近方波，信號質量應該好一些。USB轉485的芯片是普通的最多32節點的485芯片，SP485R是1/10阻抗的最多400節點的芯片。準備按wyx50cn說的，用一個更大的終端電阻，或者把USB轉485的芯片換成SP485R，這樣電壓范圍會合理一些

如果不是測量問題，多半是各節點的地參考電位相差過大，你可以通過去掉部份節點的辦法來檢查該電壓的來源。

先測量只有一個485時的電壓。
懷疑是測試方法有問題。
如果連接了很多負載，電壓在幾伏是合理的。如果大于電源電壓，不可能。
是否示波器探頭的倍數搞錯了？

問題已經解決，謝謝各位的指導。

原因是測量方法的問題，我把示波器的地探頭接到B線，另一個探頭接到A線，當485傳輸1信號時，A>B，測到的電壓+5V左右，當485傳輸0信號時，A
USB轉485發出的信號在總線末端測得是3.5V至-0.45V，幅值只有1半，原因是這個轉換器使用了硬件方式來進行發送和接收狀態的轉換，只有發送1時使能485的發送，發送0時是接收狀態，靠兩個2.2k電阻分別接到VCC和GND來把AB線設置為0狀態，因?yàn)榭偩€阻抗是450歐，所以這個匹配結果在發送0時，在總線上只產生了0.45V的壓差，僅比485的+/-200mV閥值高一點點，不過可以正常通信了。如果加上120歐終端電阻，總線阻抗變成95歐，發送0時就只有100mV左右，處于485的+/-200mV閥值以內，狀態不穩定，使發送不可靠

路過，mark

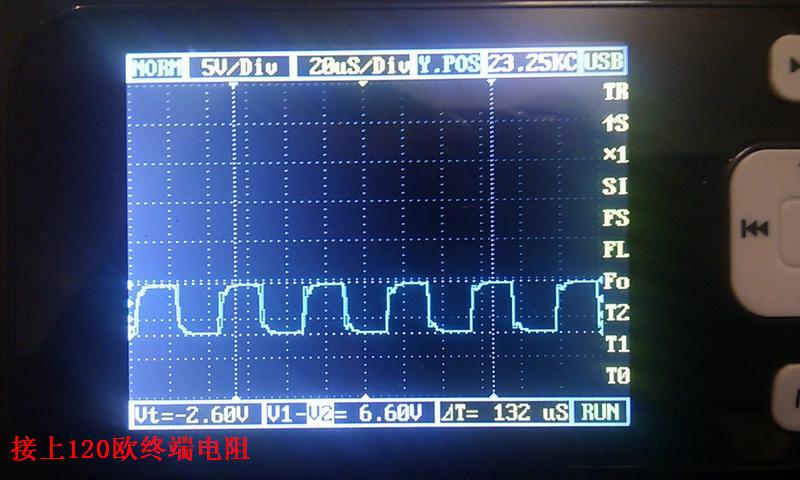

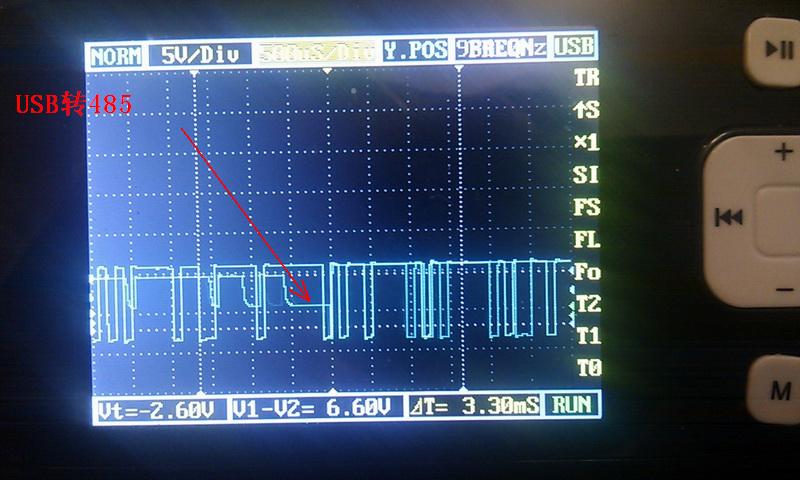

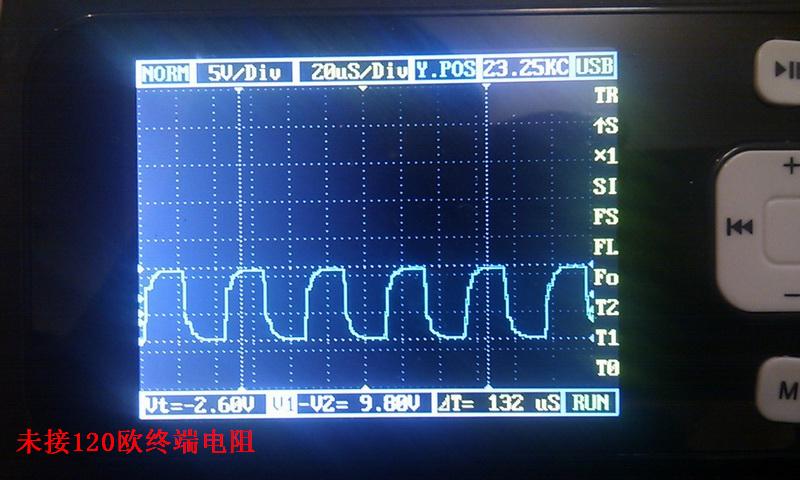

這個系統在一端使用一個USB轉485的象U盤這么大的轉換器，接到100個SP485R，每個單元AB直連SP485R，AB間沒有電阻，下面第1個圖是在另一端，未接120歐終端電阻的波形，AB間9.8V，第二個圖是接了120歐終端電阻的波形，AB間減小為6.6V，第3個圖是未接120歐終端電阻時，PC和各個節點通訊的波形，9600BPS，可以看到USB轉485的電壓小一半左右，這時通訊正常。如果接上120歐終端電阻，則有一個節點收不到PC的數據，其他節點正常。按SP485和其他485芯片的說明，AB輸入端最大范圍在-8V至12V之間，這樣應該沒問題？
