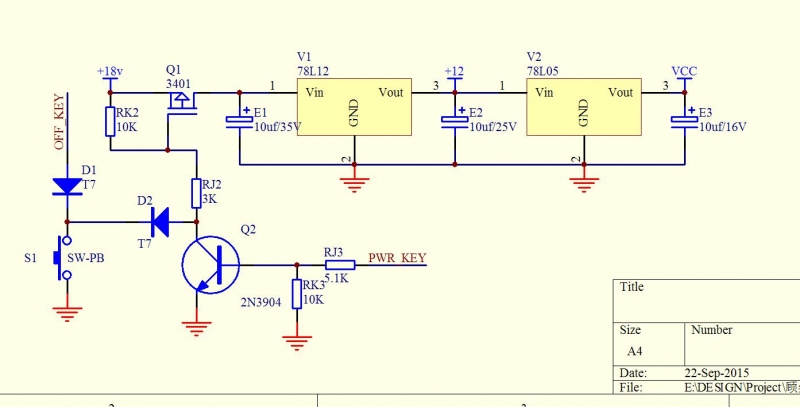

圖中的電路，網絡標號OFF_KEY，PWR_KEY是接單片機的。理論上講，當S1按下，Q1導通，通過穩壓就能得到相應的12V，5V電源，然后讓單片機工作，單片機再拉高PWR_KEY管腳，放開按鍵S1，Q1也會一直導通，就達到了按鍵打開電源電路的要求。這個電路是為了在電路不工作時，功耗降到幾乎沒有，電流在1uA以內。實際上，在關斷時，電流幾乎沒有，這個是達到要求，但是當按鍵按下后，Q1是導通了，Q1后端也得到了18V的電壓，也就是78L12輸入端有18V的電壓了，但是78L12后面只有4-5V的電壓。78L12是新的，不是拆機件，并且換了好幾個，都是一樣，可以排除元件的問題。大俠們指點一下，非常感激。
