單片機

鍵盤的多個按鍵送到單片機同一外部中斷口

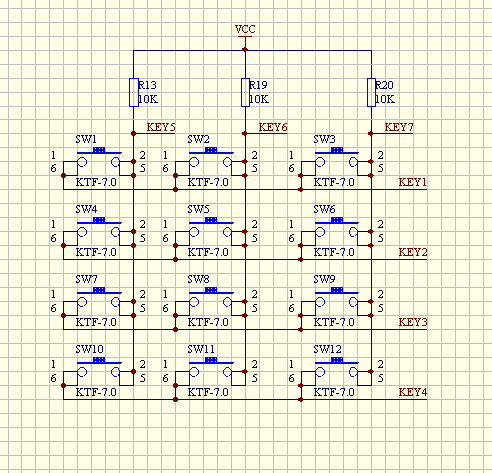

如圖，我想讓鍵盤的KEY5、KEY6、KEY7三個口送到單片機的同一外部中斷，檢測到有低電平時，再去掃描鍵盤確定是哪個按鍵按下，應該怎么設計??？求指點


提問者：testd020 地點：- 瀏覽次數：1347 提問時間：10-19 16:30
我有更好的答案
提 交
4條回答
ht_liu 09-26 11:32


我的問題就是，你如何判斷是哪個按鍵按下？
如果Key5，6，7照常接IO口，那再接外部中斷就是多次一舉了。
siyu922 09-22 16:25
根據中斷的響應去掃描鍵盤是標準做法，多中斷源根據你需要的邏輯采用多輸入邏輯門匯接到MCU的中斷輸入IO即可。
南山鋁業15 09-26 05:20

你這是矩陣鍵盤，搭建邏輯門電路比獨立鍵盤會復雜很多，請折中功耗和成本

我叫張子軒 09-19 04:17
個人認為：再加三個二極管就可以了，把KEY5-7分別加二極管，然后接在一起，再接中斷。
