電源開機電壓沖擊問題

各位同仁、壇友，大家好！

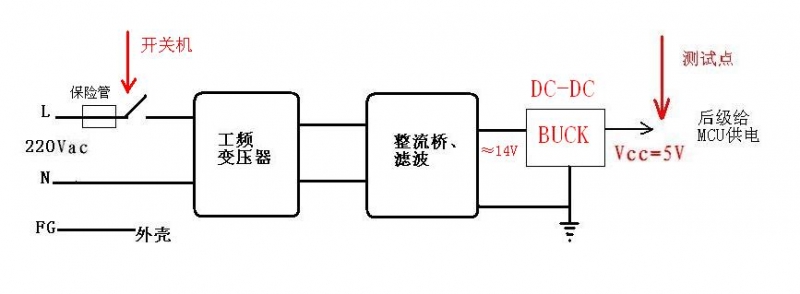

下圖是我機器一款電源的問題（工頻的，不是開關電源AC-DC:lol），就是開關機時有較大的沖擊電壓。

請各位大神幫忙分析一下，該電壓沖擊引起的機理；

以及怎么預防。

謝謝?。。?！

提問者：hsdfss 地點：- 瀏覽次數：7316 提問時間：10-29 14:00

我有更好的答案

6條回答: CHERYLCHEN 07-09 17:40

估計你測試時沒有負載，尤其是沒有接7805輸出端對地的電容。

 評論0  贊77; sdfjaslkdjf1 07-03 23:42

把MCU去掉換成一個10W,5歐的電阻看看.

 評論0  贊3; jfcidjq 07-10 13:32

如果負載及濾波都沒問題，那么說明你用的7805有質量問題。

 評論0  贊88; 木木川BB 07-09 14:26

1、咨詢BUCK廠家，看原理圖是否有問題
2、加個5V穩壓二極管

 評論0  贊71; 光攝微針 07-06 12:31

AC開關火花干擾

 評論0  贊49; 60user71 07-03 09:30

先接一個功率電阻試一試，開關機是否出現上述槽糕的沖擊，另外 DCDC上加瞬態擬制二極管的選型要根據您抓的波形來定，具體的沖擊發生的快慢。

 評論0  贊21
