開關電源輸出整流二極管老是壞

批量發出去的產品，約百分之十出了問題，都是同一二極管D4壞，而往年沒有出現。今年用的這個二極管品牌換過了，不知道是不是質量有問題。

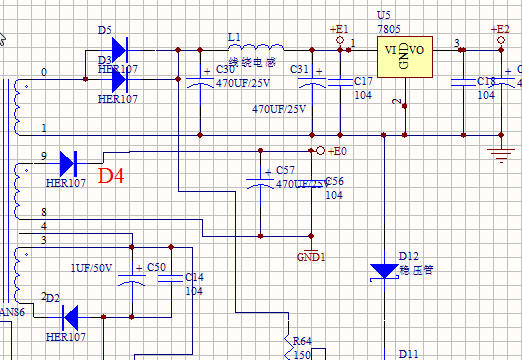

如圖所示，開關電源的PWM值為130K，二極管D4回路的輸出電路才70MA左右。輸出電壓為18V。使用的是快恢復二極管HER107,反向恢復時間為75NS，耐壓值700V。我看現象好像是發熱燒焦的，今天測試了一些板子，親眼看見過它冒煙燒掉。用示波器量了二極管兩端的電壓波形，在反向關斷時有不到100V的尖峰值。難道是反向恢復時間還不夠嗎.

提問者：W_B_L 地點：- 瀏覽次數：10600 提問時間：10-29 11:35

我有更好的答案

11條回答: guangchuan 08-12 15:49

像這種一般都是質量問題了啊，我也遇到過，

 評論0  贊67; xianhaizhe 08-04 22:51

該二極管的恢復時間參數不滿足，估計是假貨，換。

 評論0  贊7; ywyrywer 08-09 23:53

假貨最近很猖獗，最近公司在一代理商那里，拿到了3K的假三級管，1K 假3232，200k 假電容，我們損失可大了，還好代理有100多萬的貨款壓在我們公司，代理也慘了，最近全球半導體行業缺貨，假貨通過各種渠道危害我們，請大家提高警惕。

 評論0  贊71; nwyerwer 08-09 07:20

有如下問題請教：

1 電路中D4的選型是不是不夠合理，改為HER104是否更合理？HER104耐壓400V，反向恢復時間50NS，比HER107快。

2 如果把輸出電流降低，是否可以降低損耗，及故障率。

3 把兩個同型號二極管并聯，是否可以減低單個損耗及故障率。

 評論0  贊53; 小華同學 08-11 21:51

整流管必須要留足夠的余量。

今天剛好同事拆開一個平時很常用的帶插頭的便攜電源接線，大家在一起閑聊了一會。
這個電源標稱15V/ 1.2A的，整流管卻是兩顆HER302并聯，同事說修過好幾個，都是整流管壞了，一換就好了...

真人真事，提醒LZ注意:)
標稱1.2A的電源整流管用兩顆HER302并聯都有可能壞哦~

 評論0  贊95; 60user111 08-12 15:49

如果管子為真，其參數本來就是留有余量的，額定條件下使用絕不會有問題，但假貨和劣貨則不同，其指標是極限甚至超出極限標稱的，頻繁損壞當然就成了必然。

 評論0  贊91; asd005 08-05 11:30

這么大的尖峰，設計本身就有問題。樓主所指的問題，在電流連續模式下出現，這種情況只是用快速管是不夠的，還要加RC吸收，并用磁豬來抑制di/dt，山寨到省電阻電容這種程度，真的很無語。（你這個肯定沒有拿去過認證的）
而且市面上有的HER是用FR系列冒充的，F(xiàn)R系列的反向恢復是300nS，弄不好你中彩了。

 評論0  贊21; ndrwer 08-03 16:35

建議二極管后面串接上電感，不直接加電容。這樣會好一些。直接加電容的話對二極管損傷比較大，我試驗過的

 評論0  贊99; highmagtech 08-12 15:10

我們公司用的HER208也出問題了，估計山寨了。以前從來沒有問題的就上個月的貨壞HER208

 評論0  贊75; vctwetrwer 08-05 12:28

印的字母是JX

 評論0  贊68; joifjiasfdi 08-09 07:21

假貨的可能很大

 評論0  贊76
