至少加個限流電阻吧

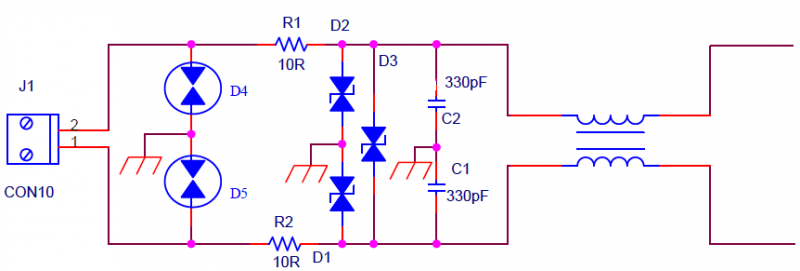

請問樓上版主D1，D2，D3是TVS嗎?D4，D5是氣體放電管嗎?是電流大造成損壞嗎？
我的波特率9600，加電阻我要試一試。

版主的電路安全級別夠高的

檢查電源回路，這跟485接口的關系不大。特別注意，采用開關電源供電時，要注意節點之間的地電位差。

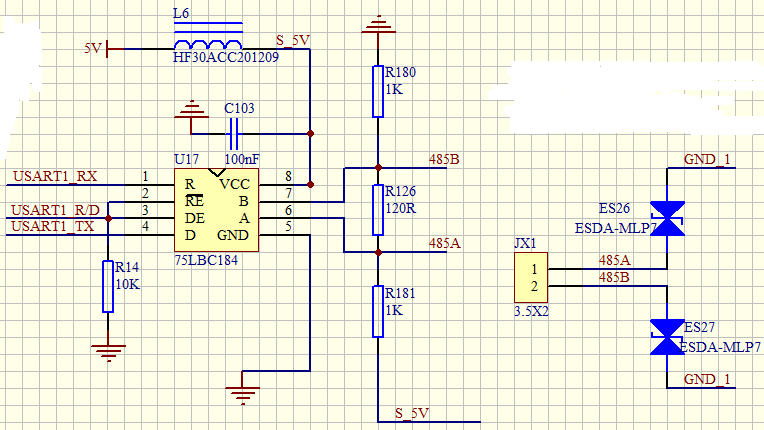

首先你的電源回路處理有問題，再就是120的電阻不是這么用的，還有tvs加的位置有問題。

電路沒有問題。
L6挺嚇人，但如果是磁珠之類，也沒有問題。

兩端設備一定要共地線！圖上看不出來。
估計是這原因，共模電壓太高。

組網出現問題時,要從整個系統的角度分析.只盯著部分電路不容易找出原因.

說來慚愧，公司建廠的時候只有L N沒有大地，需要大地時自己做了兩個，但是不符合規范，用了一根一米多長的粗鐵棒垂直砸入地下，地面上只露出了一點鐵棒，現在已經生銹了，還在用著。我以前做其它試驗接那個大地，沒有效果。

我們的產品在工業現場使用，有的廠也是接地不好，各種干擾很多，環境復雜。在工廠發現有這種一個斷電，另一個485損壞的情況。我在公司做試驗也發現偶爾有壞的，現在測試已經壞了兩個了。

問題解決，是斷電上電時的AB間的尖峰造成損壞，jjjyufan版主的電路很厲害，解決了這個問題
