近來有個高精度交流電壓源和電流源(交流的電壓和電流都要有,相當于功率源吧)的方案在設計中,對于技術要求感到有心無力。
一: 大概的技術指標如下:
220V、50Hz的電源輸入;
1:)交流電壓輸出要求:
0-400VRMS(可設置多個量程來組合達到,比如0-100v,100v-200v。。。);
輸出精度達到量程的0.05%;
長時間穩定度達到萬五/分鐘;
電壓最小步進:不同檔位選擇(0.05%*滿量程)或者50mV,取大者。
頻率45-55hz,0.1hz調節;
每相20VA負載;
負載調整率0.05%;
2:)交流電流輸出要求:
0-10ARMS(可設置多個量程來組合達到,比如0-100mA,100mA-1A。。。);
輸出精度達到量程的0.05%;
長時間穩定度達到萬五/30s;
電流最小步進:為0.05%*滿量程或者5mA,取大者。
頻率45-55hz,0.1hz調節;
每相20VA負載;
負載調整率0.05%;
3:)相位輸出要求:
0-360度每相電壓電流的相對相位單獨可調節,0.1°可調
4:)功率因數要求:
-1——+1;0.05%精度;
5:)失真度(THD):
0.05%;
6:)諧波注入:
0-21次諧波,相位可調節;
這是蛋疼的要求,不知道你們看明白沒有,我也設計了下出品,遠遠達不到標。
我的方案是用運放和三極管來放大,采用單片機DAC來數控。電壓放大采用三極管分立器件,先不說打不達到400V,能在400v一下先搞定再說,失真度還可以,就是精度達不到。以下是我的圖:
精度和調節步進達不到,還有 帶載時容易爆管子。
我的電流方案是經典的壓控恒流源,采用OPA549,也是問題多多,精度達不到要求不說,超級發熱,也是采用
單片機控制。圖:
我的疑問:
1:像這么寬廣的電壓和電流輸出,精度要求又這么高,一般到底采用什么方案?
我這里的方案估計應該不是最好的,假設電壓就算只需要輸出200Vrms,還是應該選擇分離
器件吧?可是我這個電壓方案精度無法滿足要求,最低要求50mv或者0.05%太變態了吧?
求高手指點。比如加入硬件PID或者在精度上有個好的方法。
2:電流方案應該不是最佳?據說有人采用LM1875并聯輸出?那精度是怎么達到的?最低mA級啊!
請指點更好的方案共勉!
我的主要問題就是電壓和電流的精度都達不到。請兄弟們一起討論下,實在不行精度可以降低
也可以啊!
QQ:23472073

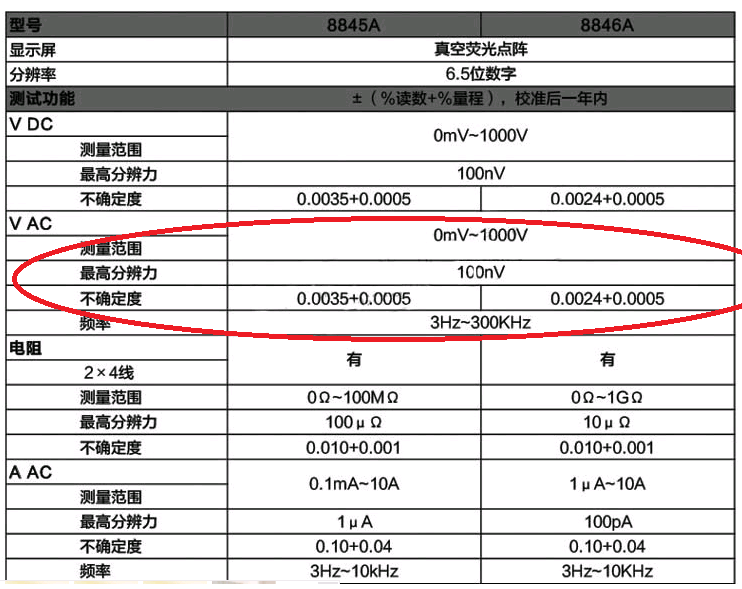

好在輸出容量并不大,可以采用線性方式。
我的思路是:輸出的電壓、電流采用直流方式進行閉環控制,采用有效值芯片裝輸出的電壓、電流轉換成直流電壓,再與給定的直流電壓一起進誤差放大器,
誤差放大器的輸出作為波形發生器的參考電壓。
這樣可以極好地保證輸出有效值的準確性,同時輸出波形也不易受反饋系統的影響。波形控制需要小閉環來控制。
但,系統的穩定速度較慢,至少是秒級的。
每相需要的主要元器件:
1片12bit乘法型DAC、1片16bit電壓輸出型DAC、2片有效值轉換器、2通道的16bit以上的直流ADC、
OP27若干、功放、1個次級線圈可串并的工頻變壓器、1個高精度分壓電阻模塊、1套高精度無感電流采樣電阻。(此處“高精度”并非“準確度”,而是“穩定度”,主要控制老化和溫漂)
控制器只需1片STM32就可以了,50Hz加21次諧波也用不著FPGA之類的。
