485總線隔離問題

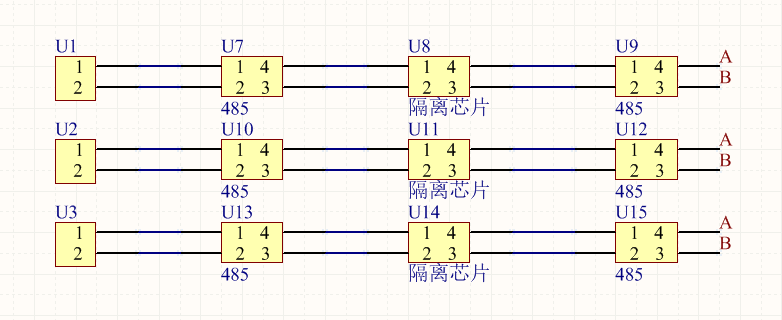

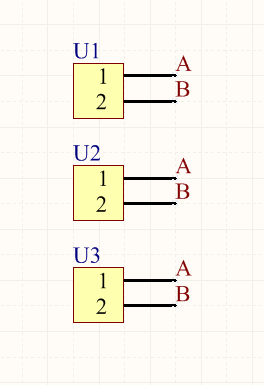

最近用到幾個485設備掛載在一起，有幾個問題想請教大家。圖1中U1主機，U2，U3從機（接口全是485）。不隔離的話直接像圖1那樣直接連在一起就行了。不過如果要是需要隔離呢，本人想的辦法就是像圖2那樣，加485芯片以及隔離芯片。但是總覺的這樣有點浪費，而且信號經過這么多個485芯片的傳遞會不會有不良現象發生？

大家還有沒有其他能將這三個設備隔離的辦法？

forum (2).png

提問者：piaoxuedtian 地點：- 瀏覽次數：7230 提問時間：10-15 18:20

我有更好的答案

8條回答: juujwfdf 08-09 07:13

主機端加隔離就好了，節點設備不用

 評論0  贊29; 60user165 08-07 11:59

第一次見這樣接485的

 評論0  贊24; riverdj 08-05 15:19

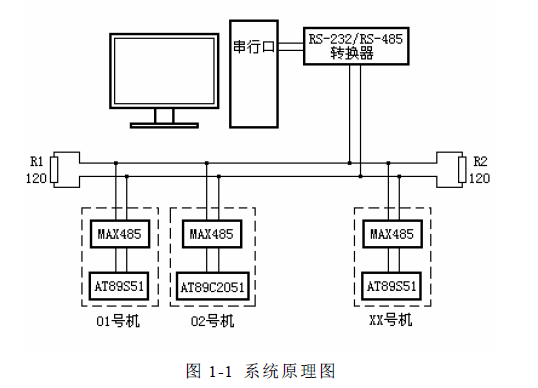

一般是這樣接。隔離一般接在max485或同類芯片與單片機之間

 評論0  贊60; ds12345 08-04 18:59

用光耦，且便宜

 評論0  贊4; huangjulan55 08-02 00:31

有的485芯片本身就有短路的保護,防雷,防交流電搭接,則需要設計防雷電路,如此隔離是沒必要的.如上所說,一般都是485芯片和主機隔離

 評論0  贊6; qun333 08-03 01:06

485是差分信號，你隔離后輸出的ttl電平，不能正常工作，應該接在單片機和485轉換芯片之間

 評論0  贊60; hu_qw 08-05 00:07

樓主的思路完全錯了，去本站通訊技術欄目看老帖去吧，關于485實在講過的太多太多了，可以說實際會遇到的都講到了。

 評論0  贊33; 60user115 08-01 19:34

有多通道485交換機這樣的產品，買一個，很好用的。

 評論0  贊41
