485
我在網上看到了HM3085EESA這個485的芯片，里面有一個很奇怪的使能引腳控制方式，百思不得其解，希望大俠給指出一個方向！

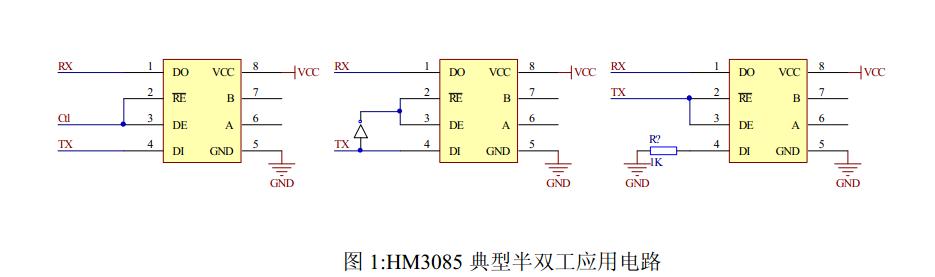

此為三態門輸出的三種組合用法。左圖為常規用法（高低電位為1或0，高阻則為輸入態）；中圖高阻為1（需外加電阻偏置），低電位則為0；右圖高阻輸出為0（同樣需外加偏置），低電位則表示輸出為1。
注：這里所謂高電位指A高B低。
在此組態（中圖）下，當TX是1時輸出為高阻，需要外加偏置電阻將其偏置到1輸出（A高B低）。
就穩定性而言，自然是常規方法為好（左圖）。但如你所說的，其他兩法可省去一個IO口。
