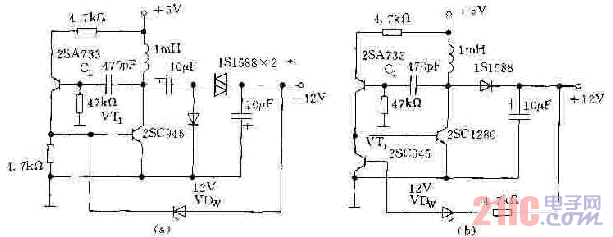

下圖是采用晶體管構成的小功率DC/DC變換器電路。其中，圖是把+5V輸入電壓變換為-12V輸出電壓的電路，圖是把+5V輸入電壓變換為+12V輸出電壓的電路。對于任一電路，若輸出電壓超過穩壓管VDw的穩定電壓，就對驅動晶體管VT1施加負反饋，使輸出電壓保持恒定。因此、輸出電壓等于穩壓管的穩定電壓，若改變穩定電壓就可以輸出電壓進行調節。
電路不起振時，改變電容C1值即可。輸出電流為15~20mA，電壓穩定度為5%左右，效率為80%~90%。
