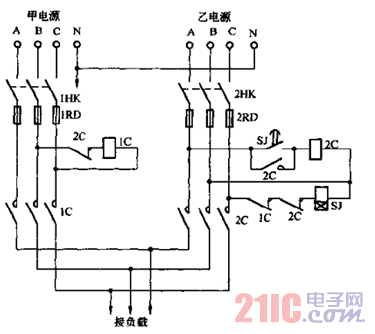

如圖所示是雙路三相電源自投線路電路。用電時可同時合上刀閘開關1HK和2HK，1C常閉觸點斷開了SJ時間繼電器的電源。向負載供電。當甲電源因故停電時，1C接觸器釋放，這時IC常閉合，接通時間繼電器SJ線圖上的電源，時間繼電器經(jīng)延時數(shù)秒鐘后，使SJ延時常開點閉合，2C得電吸合，并自鎖。由于2C的吸合其常閉點一方面斷開延時繼電器線圖電源，另一方面雙斷開1C線圈的電源回路，使甲電源停止供電，保證乙電源進行正常供電。如果乙電源工作一段時間停電后，2C常閉點會自動接通線圈子1C的電源換為甲電源供電。

接觸器應根據(jù)負載大小選定；時間繼電器可用0~60S的交流時間繼電器。
