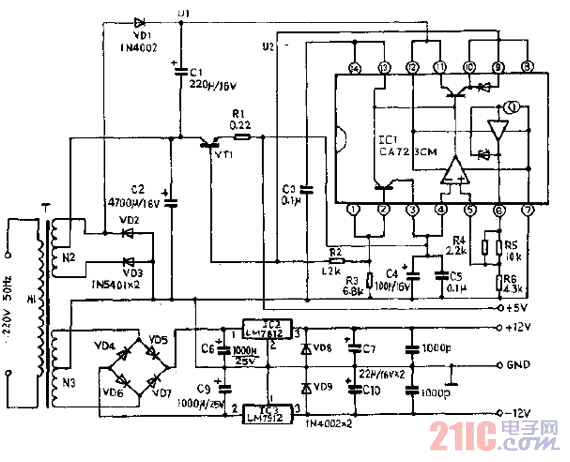

電路原理如圖所示，變壓器T的次級N3的中心抽頭與二極管VD2、VD3的正極和電容C2、C6、C7的負極及電容C9、C10的正極等元器件的公共點相連并接地，其地電位為零。+5V穩壓電源采用了一只性能優良的集成塊CA723，作為自動調整輸出電壓。由二極管VD1整流、電容C1濾波，U1獲取的正直流電壓提供給CA723的11腳，CA723的6腳為一恒定電壓，經電阻R4、R5和R6分壓，使5腳能獲取到基準電壓。若+5V輸出端電壓升高時，CA723的4腳電位升高，經CA723中的比較器進行比較后，該比較信號送入誤差放大器，其10腳輸出低電位給調整管VT1的基極，使VT1的集電極與發射極間電壓增大，則輸出電壓減小，達到自動穩壓。若輸出電壓減小，則整個變化過程將會向相反的方向變化。

主要技術指標：輸入電壓：220V、50Hz，允許電壓變化正負10%；輸出直流電壓及負載電流：+5V 2A、+12V 1A、-12V 1A；輸出紋波《30mA；輸出電壓調整范圍：正負0.5V；本電源有過載及短路保護裝置；變壓器T的參數：功率：35VA、N2：2x12V、N3：2x15V；環境溫度：-10～+40攝氏度。

?
