集成運算放大器即運放，它有同相和反相兩個輸入端，一個輸出端及正負電源端。當同相輸入端的電壓稍有增加時，輸出端的電壓就會大幅度增加；而反相輸入端的電壓略有增加時，輸出端的電壓就會大幅度減小。利用它的這一特性，人們將集成運算放大器廣泛地應用于工農業生產的儀器儀表、電力電子設備上，在兒童玩具、中學物理實驗中，也有它的一席之地。

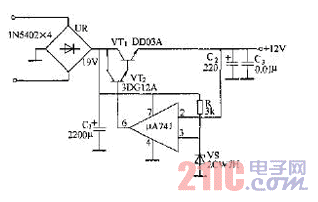

集成運算放大器的品種很多，人們在長期的實踐中總結出許多實用的控制電路，由uA741組成的開關穩壓電源電路。如圖所示。

穩壓二極管VS的穩定電壓為12V，將其作為該電路的基準電壓。當輸出電壓比基準電壓低2mV（因uA741的反應靈敏度是2mV）時，反應到uA741的反相輸入端（2腳），使其6腳輸出高電壓，VT1、VT2導通，以大電流給負載及有關濾波電容C2、C3等補充電能。很快使輸出電壓升到12V，即uA741的2腳、3腳的電位相等，這時其6腳輸出低電壓（約2V），VT1、VT2截止，暫停補充電能。隨著時間的增長，輸出電壓逐漸下降，則又重復上述過程，周而復始，電源持續處于開關狀態，并使輸出電壓始終穩定在12V。
