詳細闡述了一種用于嵌入式系統中的USB總線接口電路，該電路是基于USB專用芯片CH375實現的，并給出了系統硬件實現和應用程序。實驗結果表明，該電路具有成本低、可靠性高等特點，可方便地集成到各種嵌入式系統中。

　　接口電路設計：單片機與CH375芯片的連接方式有串行接口和并行接口兩種，串行接口連接方式雖然電路連接簡單，不用擴展使用外部地址空間，但其要遵循一定的通信協議，軟件設計較為復雜，并且傳輸速度較并行接口的傳輸速度要慢。對于大多數嵌入式系統應用，因串口資源較少，而且擴展外部地址空間技術非常成熟，故本接口電路采取了并口連接方式。其電路原理圖如圖2所示。

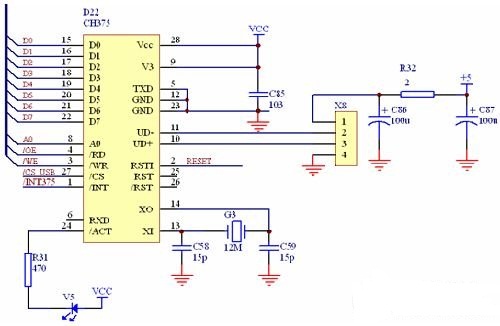

　　圖2 接口電路圖

　　圖2中的X8為USB接口插座，為了避免USB設備接入嵌入式系統時，工作電流突然加大，干擾嵌入式系統的正常運行。在設計電路時，在靠近 USB接口插座的位置加了一個2歐姆的限流電阻，用于防止USB設備接入時電流過載；同時，在USB接口插座電源處加上一個100μF的電解電容，用于儲能和濾波，提高USB端口的帶載和抗干擾能力。

　　圖2中CH375的復位端（RSTI）與嵌入式系統復位信號（RESET）連接，從而保證嵌入式系統復位時CH375能同步復位；發送端 （TXD）決定芯片的工作方式，該引腳內置弱上拉電阻，在復位期間輸入低電平則使能并口，懸空或輸入高電平則使能串口，本接口電路工作在并口方式，圖中發送端（TXD）直接接地；晶體振蕩的輸入端（XI）和反相輸出端（XO），外接12MHz的晶體及2個15pF的振蕩電容，為芯片提供工作時鐘；8位雙向數據總線（D0-D7）直接與嵌入式系統的低8位數據總線連接，用于兩者間的數據交換。讀選通輸入端（/RD）、寫選通輸入端（/WR）、中斷請求輸出端 （/INT）分別與嵌入式系統的讀信號（/OE）、寫信號（/WE）和外部中斷輸入端（/INT375）連接；片選控制輸入端（/CS）與嵌入式系統中譯碼器輸出端（/CS_USB）連接；地址線輸入端（A0）用于區分命令口與數據口，與系統地址線A0連接，以上控制信號用于控制芯片按照正確的時序工作。電路的其他一些電容主要用于電源的退藕和濾波，不再一一詳敘。
