電子電路RS-485

RS232和RS485結合的電路

RS232和RS485結合的電路

提問者：wupei1024 地點：- 瀏覽次數：6833 提問時間：10-17 09:59
我有更好的答案
提 交
1條回答
ally4462 10-17 09:59

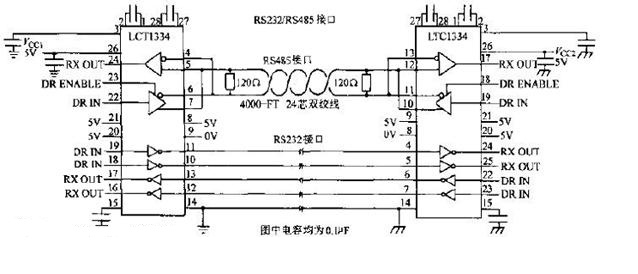

 LTE1334芯片以充電泵結合RS232和RS485為一體。此器件有加倍器，反向充電泵，使RS232和RS485能在單5V供電下工作。應用中可以設置成4個RS232驅動器/接收器，加上2個RS485驅動器/接收器，或者一個RS485驅動器/接收器和兩個RS485驅動器/接收器，RS232操作速度為250kbaud，RS485操作速度為10Mbaud，ESD保護高達10kV。供電電流<8mA，10uA關閉供電電流。圖中所有的電容為0.1uF。傳輸線為4000英尺24芯雙絞線。
