系統基于μC/OS-II嵌入式實時操作系統和CallerID（來電顯示）技術，由鈴流檢測、來電解碼、DTMF解碼、模擬掛機、號碼存儲等模塊組成。μC/OS-II嵌入式實時操作系統的引入極大的方便了模塊的管理和號碼存儲的管理。系統利用得到的來電號碼，同存儲的黑名單中的號碼進行比較，判斷是接通話機振鈴線路，抑或控制模擬掛機電路掛機。本系統復用電話機鍵盤控制，并以LCD中文顯示，可方便的對黑名單中號碼的進行管理。

　　系統硬件電路設計

　　固定電話來電防火墻是基于來電顯示（CID）的設計的，通過解碼得到的來電號碼，與黑名單中的號碼進行比對，進行模擬掛機或者接通振鈴。復用電話及鍵盤進行系統設置，通過電話機鍵盤輸入號碼，存儲到EEPROM中。

　　鈴流檢測電路

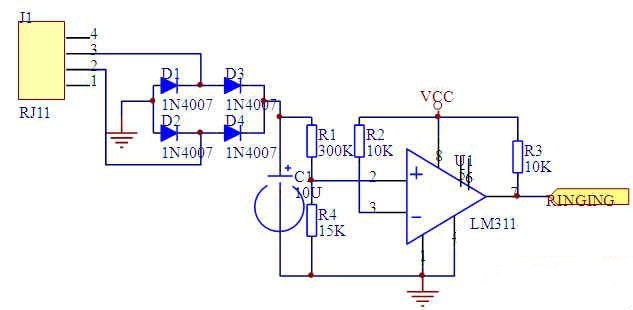

　　我國大陸來電顯示是FSK格式的。來電號碼在第一聲振鈴于第二聲振鈴之間發送。為避免在得到來電號碼前，第一聲振鈴對用戶產生影響，需要在話機振鈴電路動作之前截?cái)嗾疋彛虼艘笳疋彊z測迅速有效。　鈴流為25Hz電壓有效值90士15V的正弦波，使用一個電壓比較器，當鈴流電壓上升到60V以上的時候，比較器就會輸出高電平，用反相器反相后，用來觸發單片機的外中斷。下圖所示為振鈴檢測電路：
