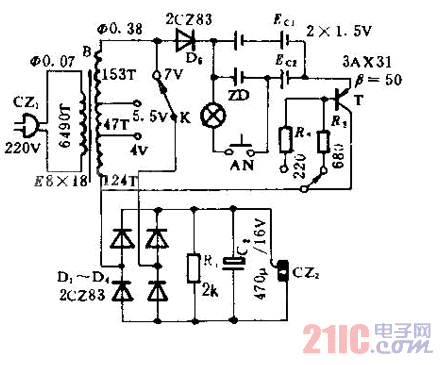

本電路，既可用于對大電流使用后的鎘鎳電池、干電池充電，也可作為一般低壓直流電源用。
本電路由充電部分和直流輸出部分組成。K2為快充、慢充選擇開關，R2，R3為限流電阻，可改變充電電流的大小。通常，快充控制在4h左右，慢充約14h。NA，ZD組成試驗電路。充電前，裝上待充電池。按AN時，ZD無光或有微光是正常的，當充電時間達到要求時，按AN后，待ZD發光維持10s以上說明電充滿，可供用電器使作。
