振蕩過程：

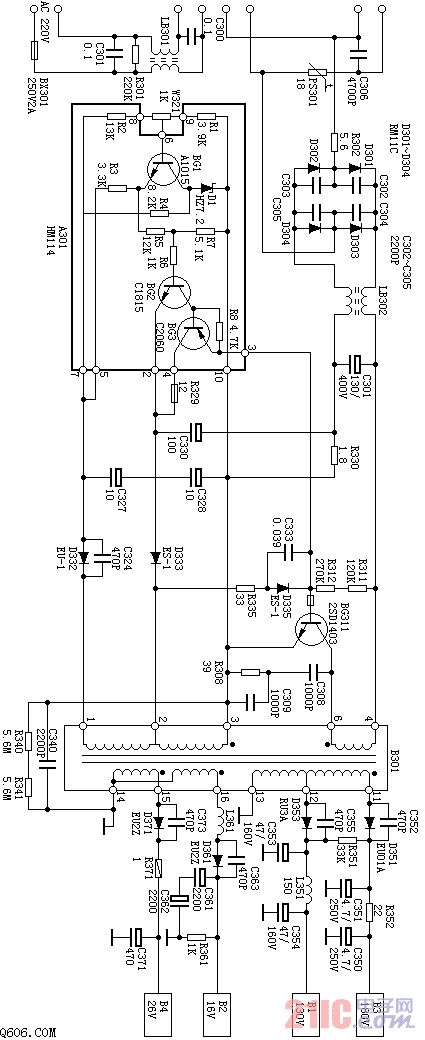

C310正端的約300V電壓，經R311、R312加到開關管BG311的B極，同時經開關變壓器B301的（4）、（6）繞組加到BG311的C極，開關管開始導通，在B301的（2）、（3）繞組產生（2）正（3）負的正反饋電壓，經R335、D335、C333加到BG311的B極，BG311迅速飽和。

BG311飽和后，B301的（4）、（6）繞組中的電流線性增大，B301儲存磁場能量。BG311的E極電流流過R330，在R330上產生線性增大的鋸齒波電壓，該電壓經C330送到A301的（2）腳，使（2）腳內部兩只控制管導通，經A301的（3）腳對開關管BG311的B極電流分流，同時C330負端的電壓也經A301的（2）、（3）腳加到BG311的B極，最終使BG311退出飽和狀態。

BG311一旦退出飽和狀態，B301各繞組的感應電壓極性全部翻轉，B301（2）、（3）繞組的電壓經R335、C333的反饋，使BG311迅速截止。

BG311截止期間，D351、D353、D361、D371均導通，B301儲存的磁場能量被轉化成電能得到釋放，從而建立180V、130V、16V、26V四組電壓。

BG311截止后，B301的（4）、（6）繞組與C308、C309和C310產生自由振蕩，半個周期后，300V電壓經R311、R312給C333充電，經過一段時間后，BG311截止期結束，又進入下一周期的振蕩。

穩壓過程：

B301的（1）、（3）繞組的電壓，經D332整流，在C327和C328上產生約30V左右的直流電壓，該電壓的大小反映了輸出電壓的大小，該電壓經A301的（7）、（10）腳送入內部取樣電路，從而控制BG1的電流大小，也就控制了BG2、BG3的導通程度，最終控制了開關管BG311的導通時間。也就控制了輸出電壓的大小。
