采用日立NP84C機芯的彩電有：日立CPT-1924SF、CPT-2001SF、CPT-2008SF、CPT-2125SF、CPT2157SF、金星C478、金星C518等。

振蕩過程

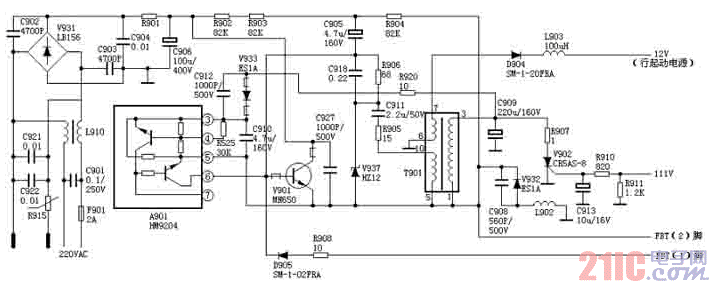

C906上約300V的直流電壓經R902、R903、C905加到Q901的B極，Q901開始導通，C極電流流過T901的初級繞組T901的（1）、（3）腳，產生感應電動勢，經耦合到（5）、（10）繞組，產生上正下負的感應電壓，此電壓經R905、C911、R906、C908送到Q901的B極，使Q901的電流進一步增大，正反饋的結果使Q901迅速飽和導通。

Q901飽和期間，T901的（1）、（3）繞組電流線性增大，在C909上建立110V的直流電壓。同時，在Q901飽和期間，C911被不斷充電，使Q901的B極電壓越來越小，最后使Q901退出飽和狀態。

Q901一旦退出飽和狀態，T901的（1）、（3）繞組中電流減小，T901各繞組的感應電壓極性全部翻轉，正反饋的結果使Q901迅速截止。

Q901截止后，T901（1）、（3）繞組的感應電壓極性是（3）正（1）負，V932導通，T901中的磁場能經V932向負載及C909釋放。同時C911經R905、T901的（5）、（10）腳、FBT（1）、（2）腳、D905、R908放電，F(xiàn)BT的（1）、（2）腳輸出的行逆程脈沖經R908、D905送到Q901的B極，使Q901提前導通，開始新一輪振蕩。

穩壓電路

穩壓電路由A901完成，通過A901的（6）腳控制Q901導通時間的長短，以達到控制輸出電壓的目的。在Q901截止期間，V933導通，C910上建立取樣電壓，如果輸出電壓不穩，則反映到C910兩端，通過A901的調節，使輸出電壓穩定。

保護電路

NP84C機芯的保護電路由可控硅V902構成（圖中未畫出），它有三路保護：行電流過流保護、顯象管陽極過壓保護和開關電源輸出過壓保護，一旦這三個地方有異常，V902導通，111V被短路，開關電源停振。
