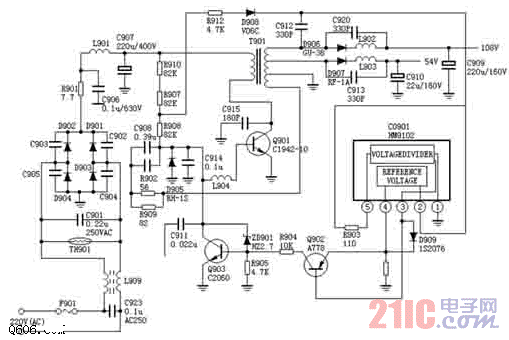

采用日立NP8C電源的機型有：日立CTP236、CEP320D、CRP350D、450D、福日HFC-236、450、金星C37-401、C46-1、C563等，該電源在我國早期的彩電中應用及廣。

振蕩過程

300V直流電壓經R911、R907、R908加到開關管Q901的B極，Q901開始導通，T901初級繞組開始有電流流過，同時產生感應電壓，其極性是上正下負，這樣此級繞組也產生感應電壓，極性是下正上負，該電壓經R902、R909、C908送到Q901的B極，使Q901進一步導通，強烈的正反饋使Q901迅速飽和。

Q901飽和期間，D906、D907截止，T901儲存能量，同時正反饋電壓向C908不斷充電，隨著C908被不斷充電，Q901的B極電壓不斷下降，直到不能維持Q901飽和，Q901便退出飽和狀態。

Q901一旦退出飽和狀態，T901各繞組的感應電壓極性全部翻轉，又是一個強烈的正反饋使Q901迅速截止。

Q901截止期間，D906、D907導通，在C909、C910上建立108V和54V直流電壓，同時D905導通，C908經R902、R909、T901的反饋繞組構成放電回路，同時，300V電壓經R911、R907、R908向C908反向充電，使Q901的B極電壓不斷回升，直到Q901再次導通，便進入下一個振蕩過程。

穩壓電路

穩壓電路由CP901、Q902、Q903構成。CP901的（4）腳為Q902的E極提供基準電壓，輸出電壓的大小能影響Q902的導通程度，從而影響Q903的導同程度，因而能控制Q901的振蕩頻率，也就穩定了輸出電壓的大小。

另外，Q901的振蕩頻率還受行頻的控制，行逆程脈沖右C912引入，由行頻來控制Q901的振蕩頻率，所以能得到穩定的電壓輸出。
