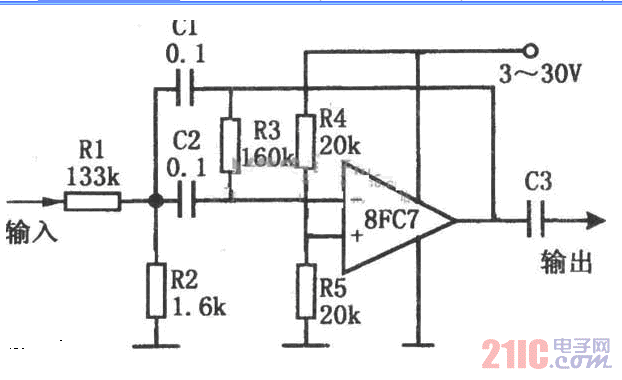

如圖所示為單電源低電壓帶通濾波電路。該電路采用單電源運算放大器8FC7構成二階帶通濾波器，電源電壓范圍可從3V到30V。在決定各元件數值時，首先確定帶通濾波器的中心頻率f0，再按下表選用合適的電容C(C=C1=C2)。然后選定Q值。Q值是代表選頻特性的一個參量，Q值高，通帶就窄。當Q=10時，可得每倍頻程-40dB的頻率響應特性。但Q值太大，電路穩定性差。一般Q值選擇小于10。閉環增益K，應保證在不失真前提下得到盡可能大的輸出幅度。一般KF小于l。最后由以下三式計算出R1、R2、R3。
